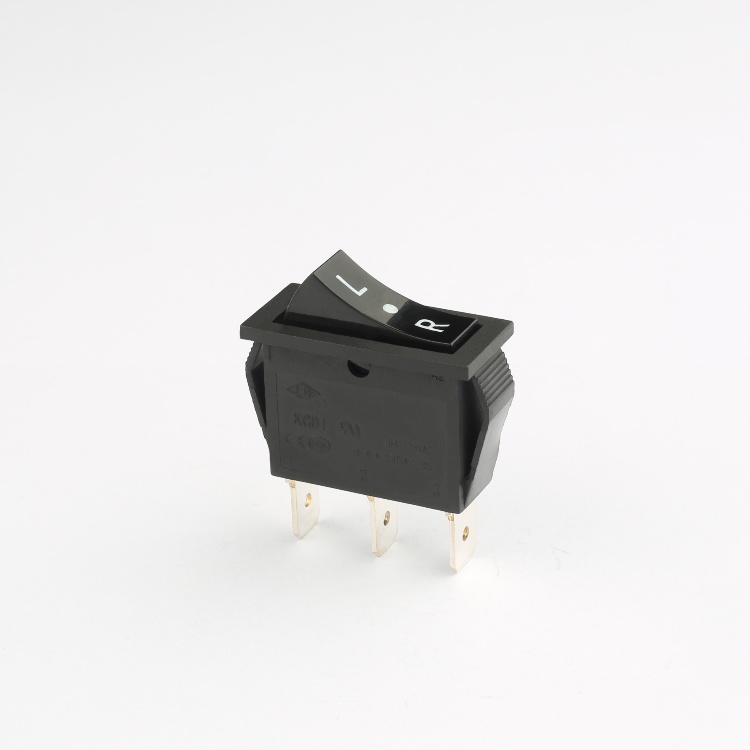

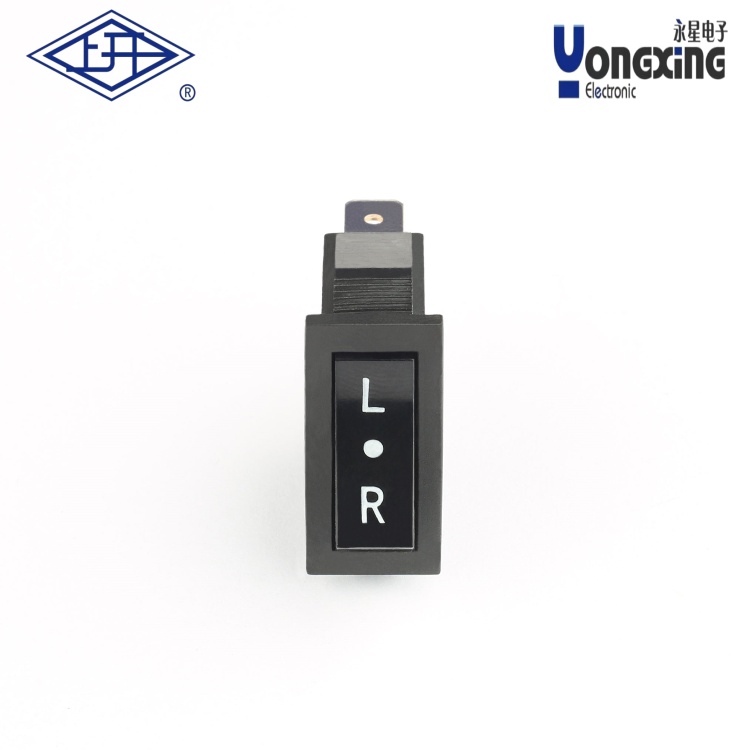

产品名称：            V型面单极双掷船型开关
产品型号：             KCD1-12-BA1A-B-B-98
电器额定值：          16(4)A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥1000MΩ
耐压(常态)：           1500V AC ,1min
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      T55,T85,T125
防护等级：              IP40
产品认证：             CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

V型面单极双掷（SPDT）船型开关是一种结合特定外观设计和功能特性的电子开关，以下是其核心信息整理：

一、结构与参数

‌外形特征‌

V型面指开关表面呈现V形凹槽设计，提升操作手感及防滑性，常见于上海永星KCD系列（如KCD1）产品中。

‌电气特性‌

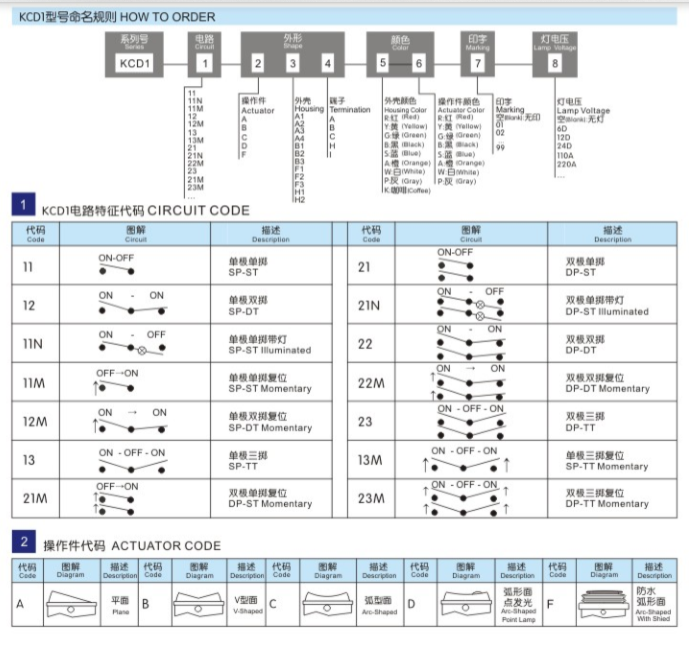

‌触点类型‌：单极双掷（SPDT），即1个动触点与2个静触点，支持切换两个电路通道。

‌典型参数‌：额定电压250V AC，电流容量16A（部分型号），机械寿命可达10,000次以上。

二、功能原理

‌动作方式‌：通过手动摆动开关桥实现电路通断，在“开”和“关”位置间切换，常用于控制单一电路的不同状态。

‌指示功能‌：部分型号集成指示灯，通过内置LED或氖泡显示开关状态。

三、应用领域

‌家电设备‌：如饮水机、电瓶车充电器、咖啡壶等，用于主电源控制。

‌工业设备‌：控制小型电机启停或电路保护功能57。

‌电子仪器‌：适配电视机顶盒、音箱等需切换信号源的场景。

四、选型建议

‌电流匹配‌：根据负载电流选择额定参数，避免过载（如大功率设备优先选16A及以上型号）。

‌安全认证‌：优先选择具备UL、CE等认证的产品，确保电气安全。

‌密封需求‌：潮湿环境建议选用密封型设计以提高防护等级。
