> KCD2双极6脚防水船型开关

•
•
•
•

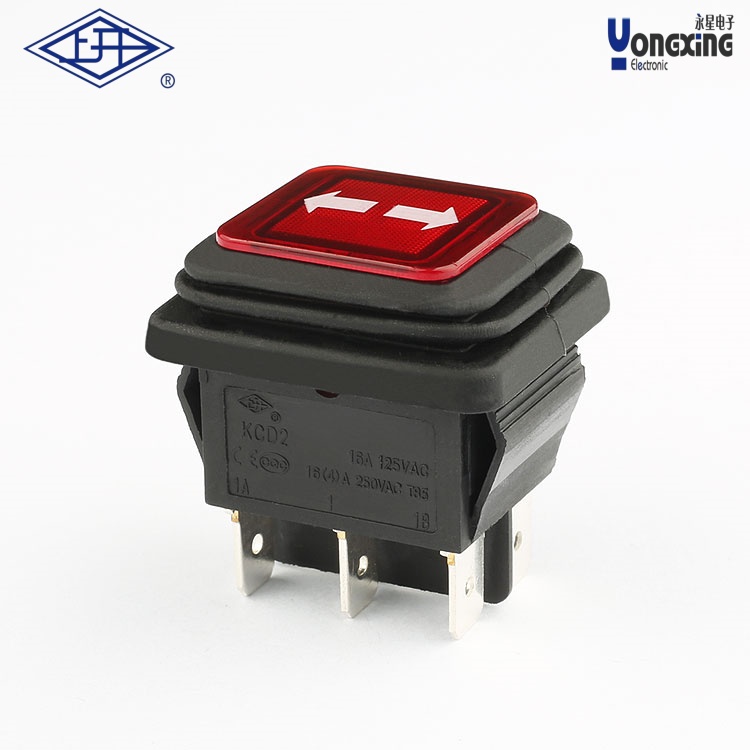

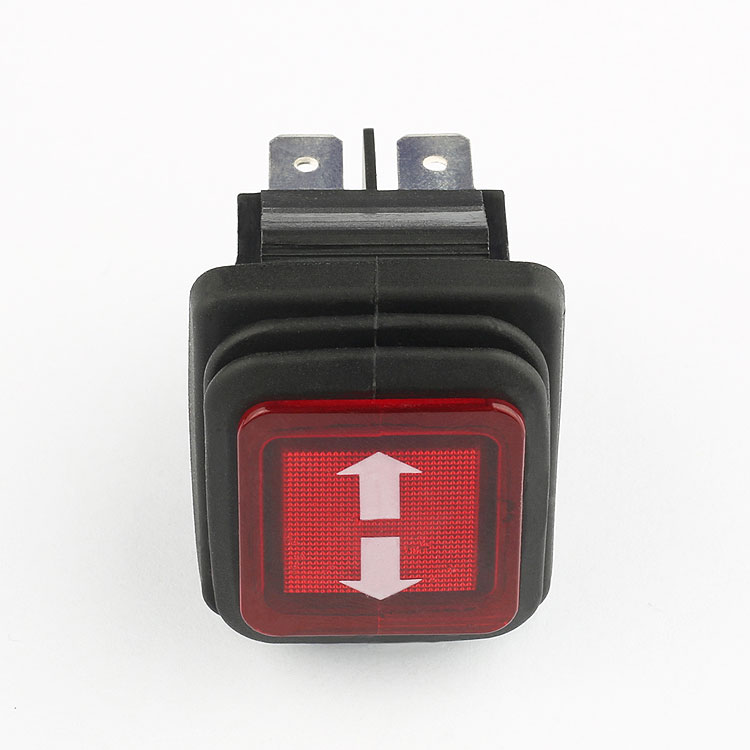

产品名称：      KCD2双极6脚防水船型开关
产品型号：        KCD2-22N-FA4A-B-R-06
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

KCD2双极6脚防水船型开关是一种常用于电气控制的机电设备，其技术参数及特性如下：

一、核心参数与性能

‌型号标识‌

完整型号：‌KCD2-22N-FA4A-B-R-06‌

极数：双极（可同时控制两个独立电路）

接脚数量：6脚（支持多档位控制）

电气性能‌

额定负载：‌16A (4A)/250V AC‌（适用于低功率设备）

接触电阻：≤50MΩ（初始值）

绝缘电阻：≥1000MΩ

耐压能力：1500V AC（1分钟）

‌

机械寿命‌

电器寿命：10,000次

机械寿命：50,000次

‌

环境适应性‌

防护等级：‌IP65‌（防尘、防水）

工作温度范围：支持T55/T85/T125（高温环境下稳定运行）

‌

认证标准‌

符合CE、CQC、UL、CB、ENEC、ROHS等国际认证

二、结构与功能特点

‌外壳设计‌：采用防水密封结构，适合潮湿或户外环境。

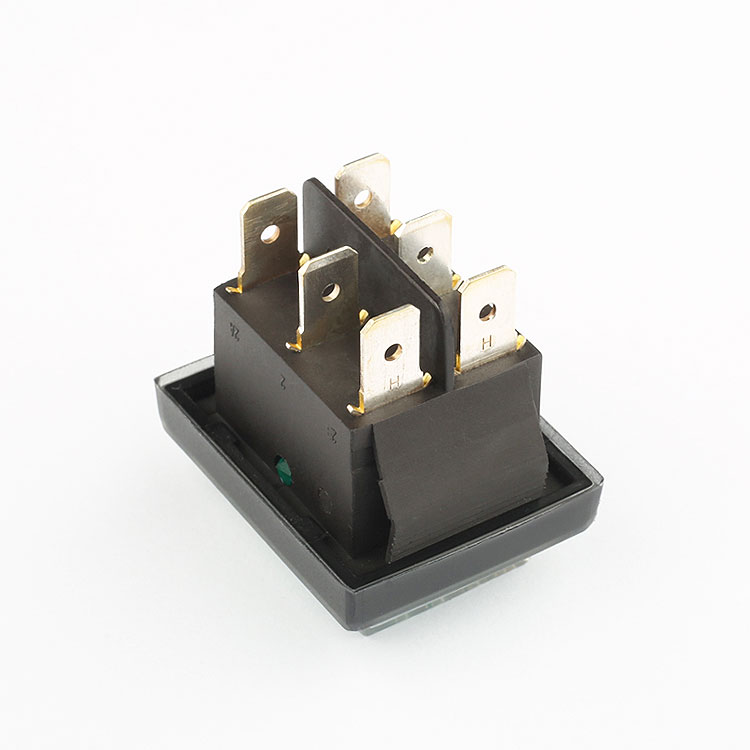

‌接线方式‌：6脚分为两组双触点，支持正转、停止、反转三档位控制（公共端、常开/常闭端组合）。

示例接线：零线公共端接中间引脚，火线分接两侧引脚（需结合具体型号电路图）。

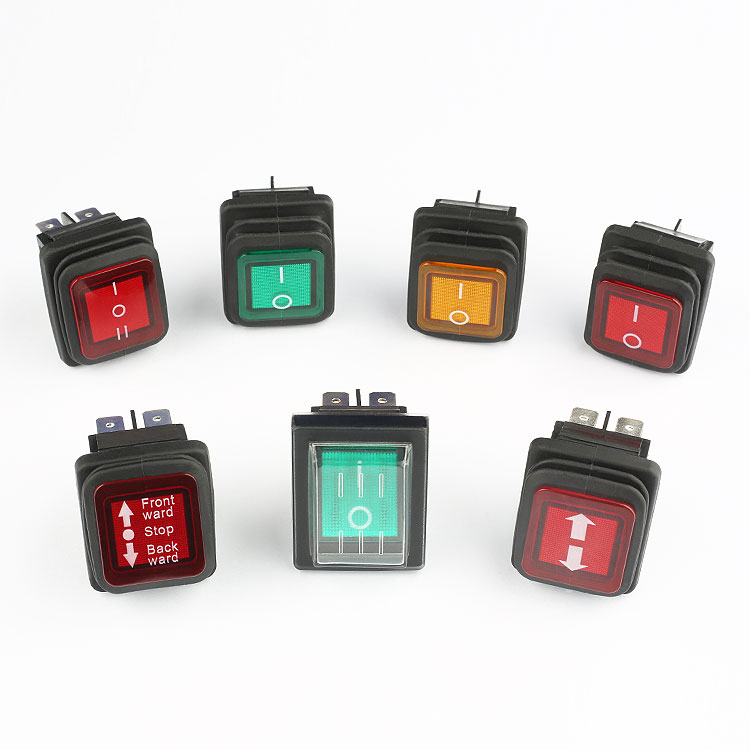

‌附加功能‌：部分型号带LED指示灯，便于状态观察。

三、应用场景

‌适用领域‌：低功率电器（如小电机、照明设备）、汽车电子、电动工具等。

‌对比同类产品‌：

KCD2与KCD4差异：KCD2适用于较小电流（16A），而KCD4支持更高负荷。

四、注意事项

接线前需确认脚位定义（建议参考产品手册或实物标注）。

若用于大功率设备，需选用更高规格型号（如KCD4）。
