> KCD2双极单掷带灯防水船型开关

•
•
•
•

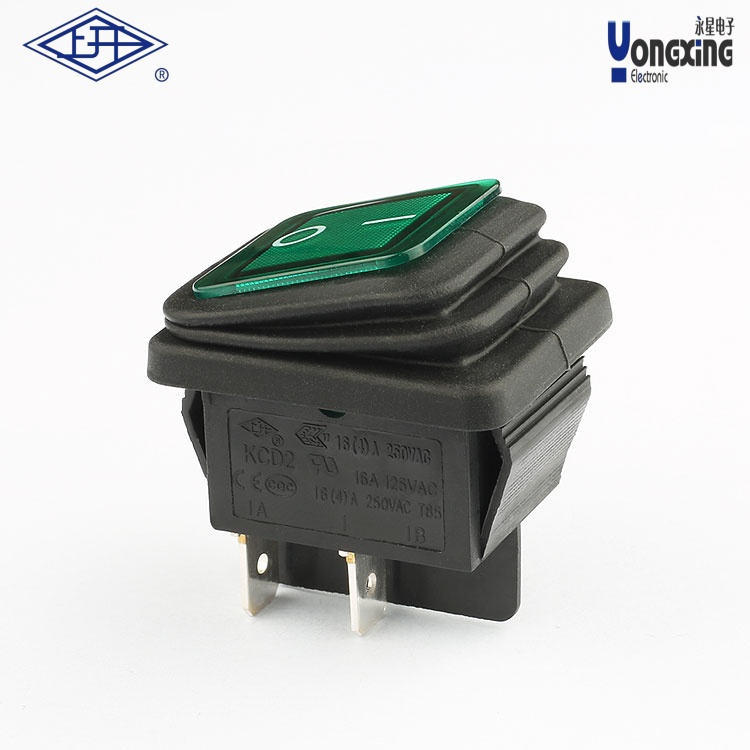

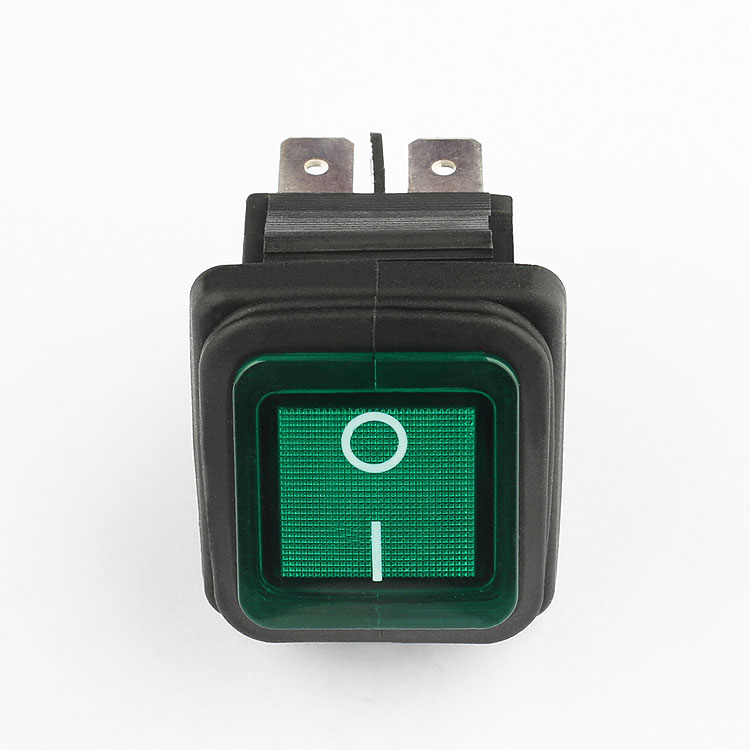

产品名称：      KCD2双极单掷带灯防水船型开关
产品型号：        KCD2-21N-FA4A-B-G-01
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

KCD2双极单掷带灯防水船型开关是一种常用于低压电气控制的组件，其设计特点和应用场景如下：

一、核心特性

‌结构设计‌

采用双极单掷结构，支持同时控制火线和零线，提升电气安全性。

内置指示灯功能，通过翘板操作可直观显示开关通断状态，夜间使用便捷。

防水型设计，适用于潮湿环境或需防尘防溅的应用场景。

‌

技术参数‌

额定电压：250V AC，适用于常规220V市电系统。

额定电流：6A，推荐用于低功率电器设备。

认证标准：通过UL、ENEC、CE等国际认证，符合电气安全规范。

二、接线方法

‌基本步骤‌：

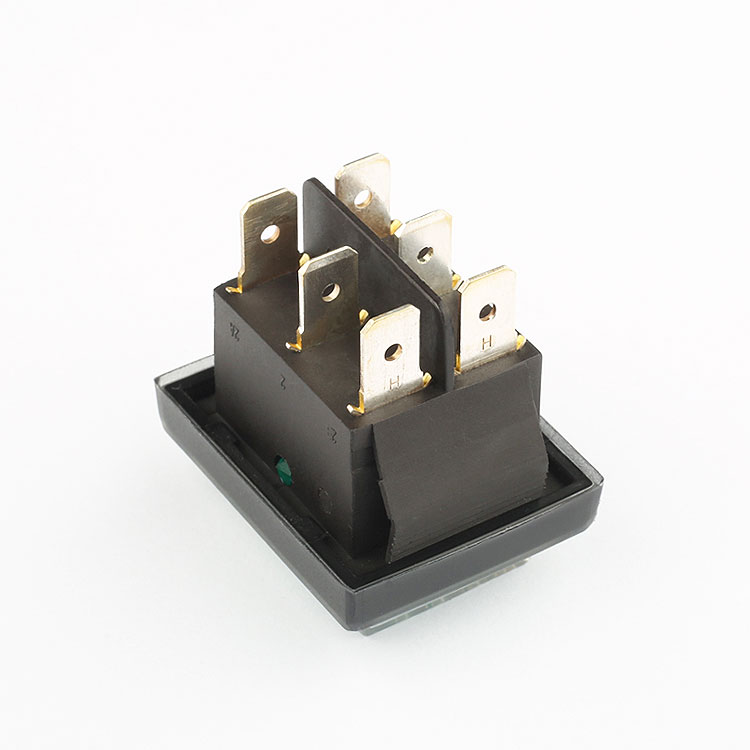

断开电源后，将火线（L）和零线（N）分别接入开关的两排端子（每排3个接线柱）。

指示灯需并联在开关输出端与零线之间，确保开关闭合时灯亮。

‌注意事项‌：

接线前需确认PCB槽位与开关尺寸匹配（参考说明书机构图设计）。

使用压线螺丝固定导线，避免虚接导致发热或接触不良。

三、应用优势

‌可靠性‌：银触点与铜脚设计增强导电性，电器寿命可达10,000次以上。

‌灵活性‌：支持2档/3档切换及多脚位配置，适配不同安装需求。

‌兼容性‌：广泛用于工业控制柜、家用电器及户外设备中需防水的场景。

四、选型建议

若需更高电流承载能力（如大功率电器），可考虑KCD4系列，其接线防震性更优。

KCD2双极单掷带灯防水船型开关是一种常用于低压电气控制的组件，其设计特点和应用场景如下：

一、核心特性

‌

结构设计‌

采用双极单掷结构，支持同时控制火线和零线，提升电气安全性。

内置指示灯功能，通过翘板操作可直观显示开关通断状态，夜间使用便捷。

防水型设计，适用于潮湿环境或需防尘防溅的应用场景。

‌

技术参数‌

额定电压：250V AC，适用于常规220V市电系统。

额定电流：6A，推荐用于低功率电器设备。

认证标准：通过UL、ENEC、CE等国际认证，符合电气安全规范。

二、接线方法

‌基本步骤‌：

断开电源后，将火线（L）和零线（N）分别接入开关的两排端子（每排3个接线柱）。

指示灯需并联在开关输出端与零线之间，确保开关闭合时灯亮。

‌注意事项‌：

接线前需确认PCB槽位与开关尺寸匹配（参考说明书机构图设计）。

使用压线螺丝固定导线，避免虚接导致发热或接触不良。

三、应用优势

‌可靠性‌：银触点与铜脚设计增强导电性，电器寿命可达10,000次以上。

‌灵活性‌：支持2档/3档切换及多脚位配置，适配不同安装需求。

‌兼容性‌：广泛用于工业控制柜、家用电器及户外设备中需防水的场景。

四、选型建议

若需更高电流承载能力（如大功率电器），可考虑KCD4系列，其接线防震性更优。
