> KCD7单极单掷船型波动开关

•
•

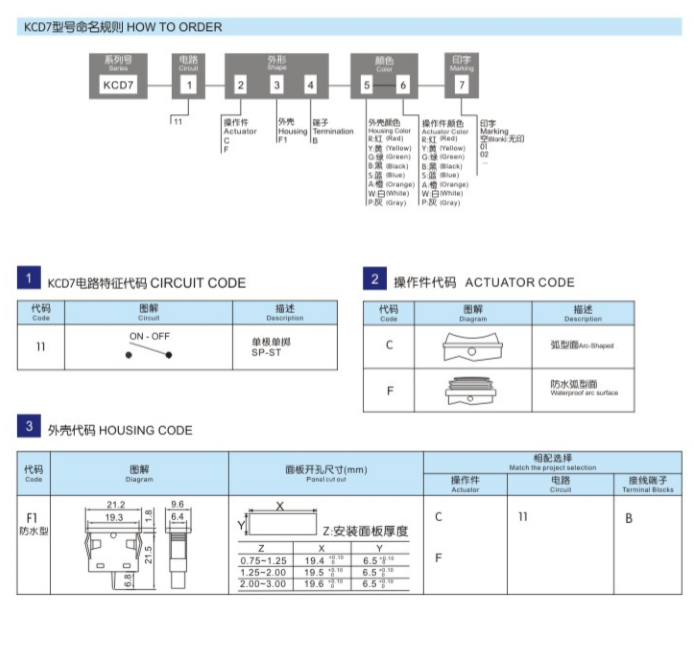

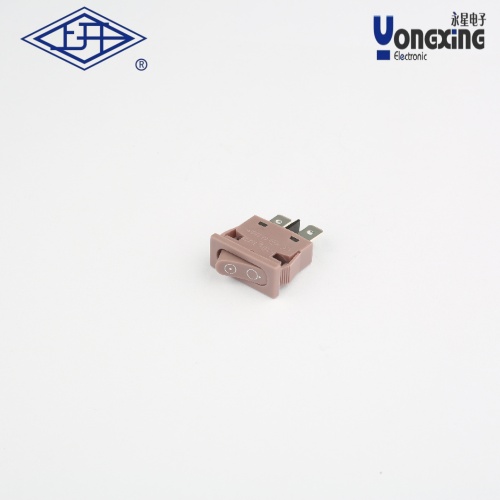

产品名称：             KCD7船型波动开关
产品型号：               KCD7-11-C
接触电阻（初始值）：        ≤50MΩ
绝缘电阻（常态）：         ≥1000MΩ
耐压（常态）：           1500V AC ,1min
工作环境温度：           T55
电气寿命：              10000次
额定电压：              250V AC
额定电流：              6A
产品认证：              CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

KCD7单极单掷船型波动开关是一款专为低电压环境设计的机电一体化开关，其核心参数与特性如下：

一、基本参数

‌电气性能‌

额定电压250V AC，额定电流标准值为6A，部分型号可达7A；
接触电阻初始值≤50MΩ，常态绝缘电阻≥1000MΩ，耐压测试值为1500V AC（持续1分钟）。

‌机械特性‌

电气寿命为10000次操作循环，外壳采用弧形面设计，支持单极单掷结构，触点材料为银合金以保证低阻抗。

二、结构特点

‌触点配置‌

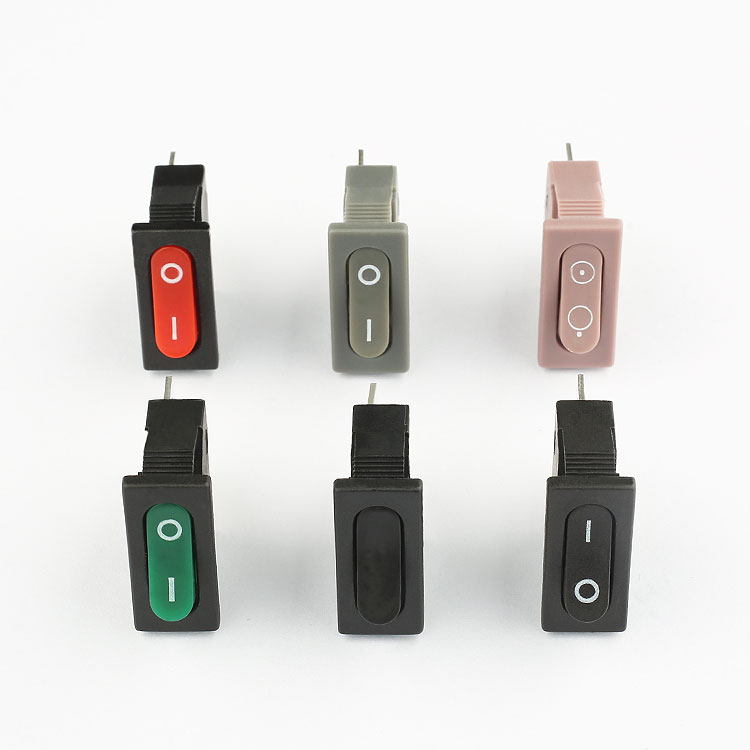

单极单掷结构支持单一电路的通断控制，部分型号可选带灯功能（如红色、绿色指示灯）。

‌安装方式‌

支持直接焊接在PCB板上，部分产品通过四脚或六脚端子实现快速接线，安装孔距通用60mm标准。

‌绝缘防护‌

绝缘等级达IP67，具备防水防尘能力，适用温度范围为T55环境。

三、应用场景

主要用于小功率电器电源控制，如照明设备、仪器仪表等低压场景。

带灯型号适用于需状态指示的设备（如电源开关、故障报警）。

四、认证与兼容性

通过CE、CQC、ROHS认证，符合主流环保与安全标准。

与KCD4等其他船型开关相比，KCD7尺寸更大（典型尺寸22×30×40mm），电流承载力更强。
