> SCB带灯红色过载保护开关

•
•
•
•

产品名称：             SCB带灯红色过载保护开关
产品型号：               CB-L15-1AC-RB-1-S1/HR
电器额定值：              5-15A  AC125V  220V  DC50V
绝缘电阻(常态)：           ≥100MΩ  DC500V
耐压(常态)：              AC  1500V  ,1min
寿命(次)：               大于6000次
工作环境温度：             -10
防护等级：               IP40
产品认证：               UL、ROHS

下载产品样册下载产品样册

产品详情

SCB带灯红色过载保护开关是一款集成电源控制与过载保护功能的工业级开关产品，其核心技术参数及特性如下：

一、产品概述

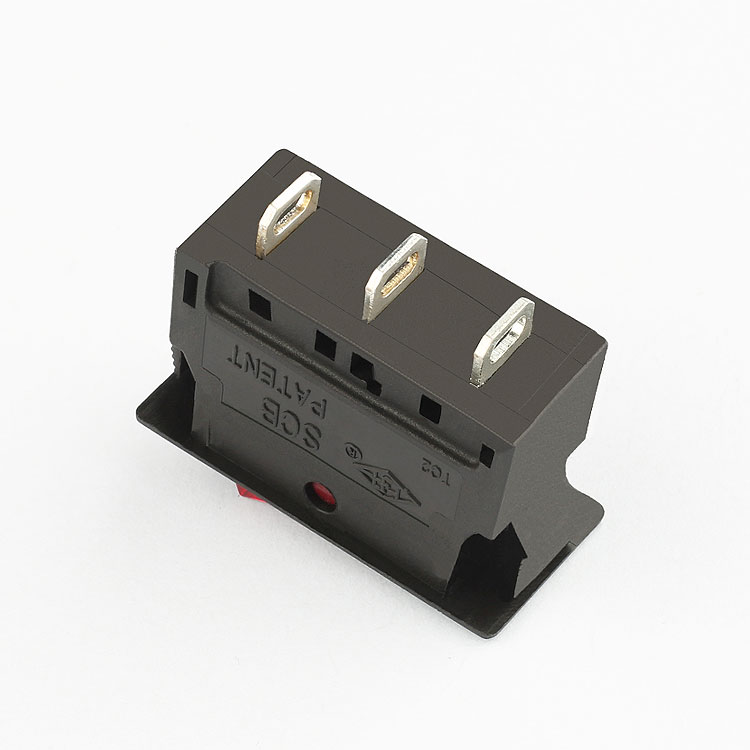

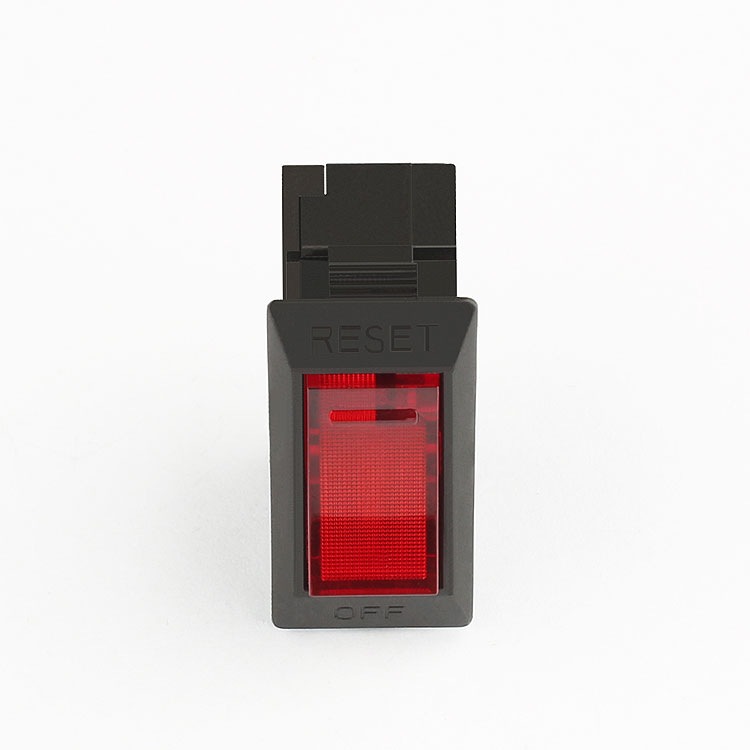

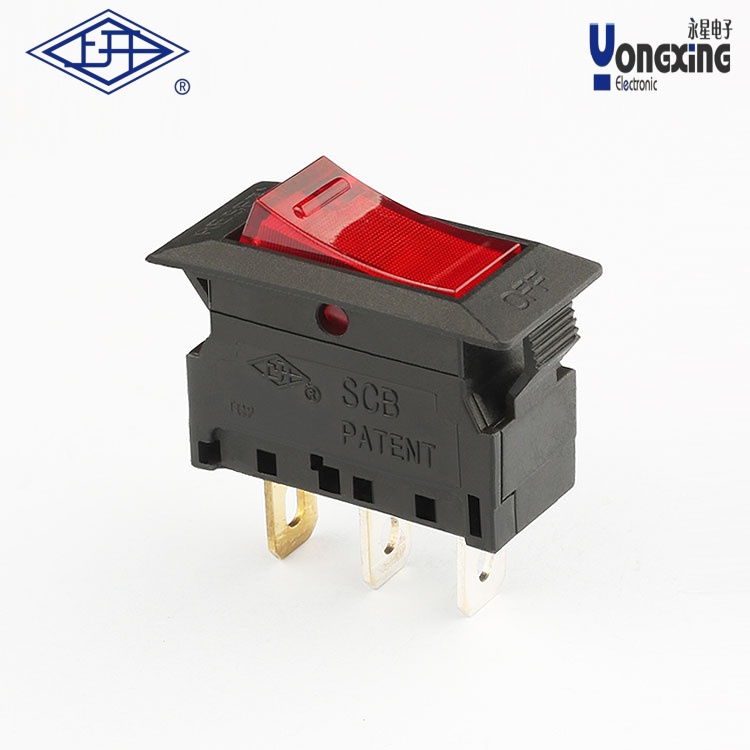

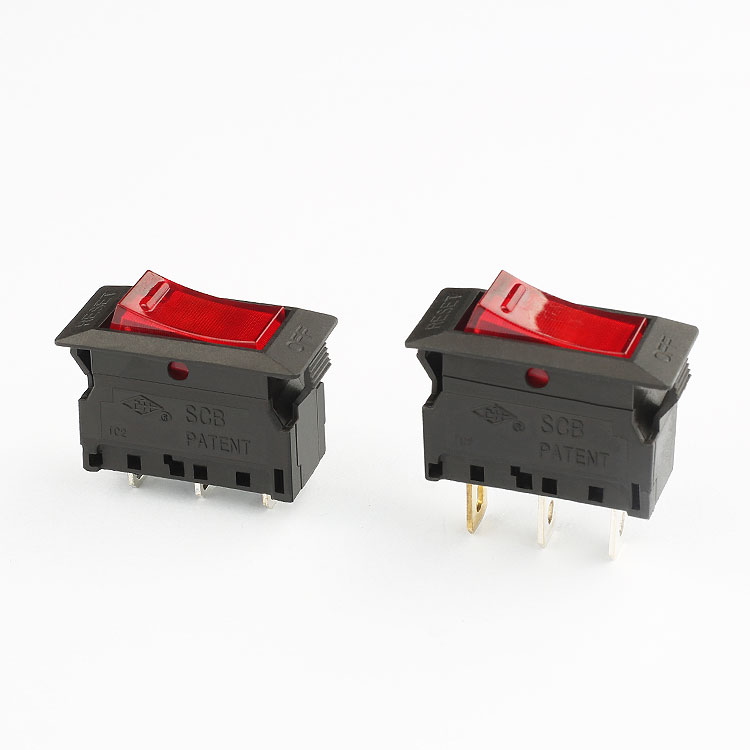

‌结构特征‌：采用短脚设计，配备红色外壳及红灯指示灯，兼具视觉警示与状态显示功能。

‌功能集成‌：将常规电源开关与过载保护装置合二为一，支持手动控制通断与自动过载断电。

二、技术参数

参数类别 规格描述

‌电气性能‌ 额定电流5-15A可调，适配AC 125/220V及DC 50V电路26

‌防护等级‌ 绝缘电阻≥100MΩ（DC500V），耐压AC1500V/1min，符合V0级阻燃标准

‌机械耐久‌ 使用寿命超6000次，支持-10℃至60℃宽温域运行

三、核心功能

‌双重保护机制‌

‌过载检测‌：实时监测电流，当电流超过阈值（如5A）且持续时间达标时自动切断电路。

‌短路响应‌：内置电磁脱扣机构，可在短路等瞬时大电流故障下快速断开电源。

‌状态指示‌：红灯亮起时提示保护动作触发，便于故障排查。

四、应用场景

‌工业设备‌：直流减速机、自动化产线等高精度控制场景。

‌民用电器‌：运动器材电机保护、水泵/隔膜泵防烧电路、水暖床垫供电稳定等
