> YB螺钉式PCB两层三针接线端子

•
•
•
•

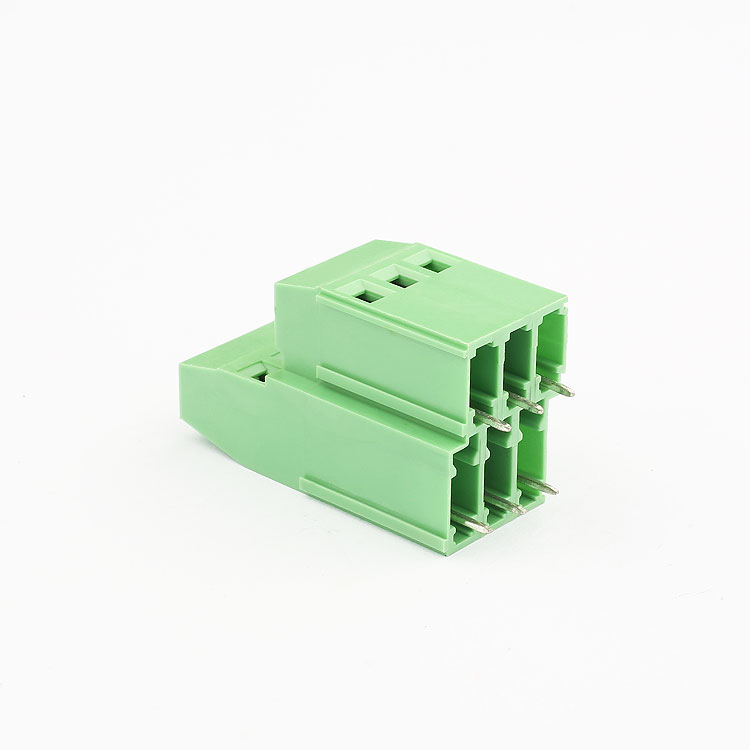

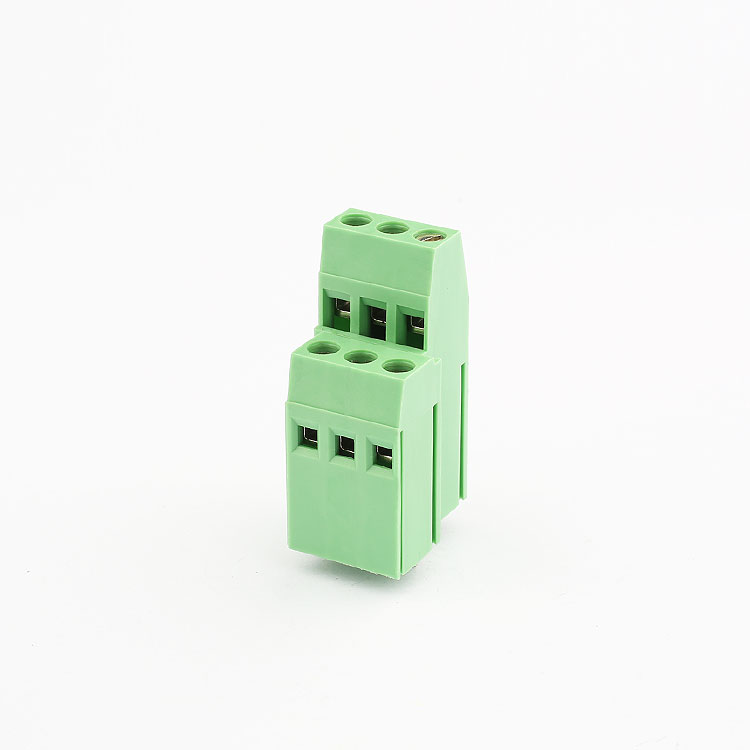

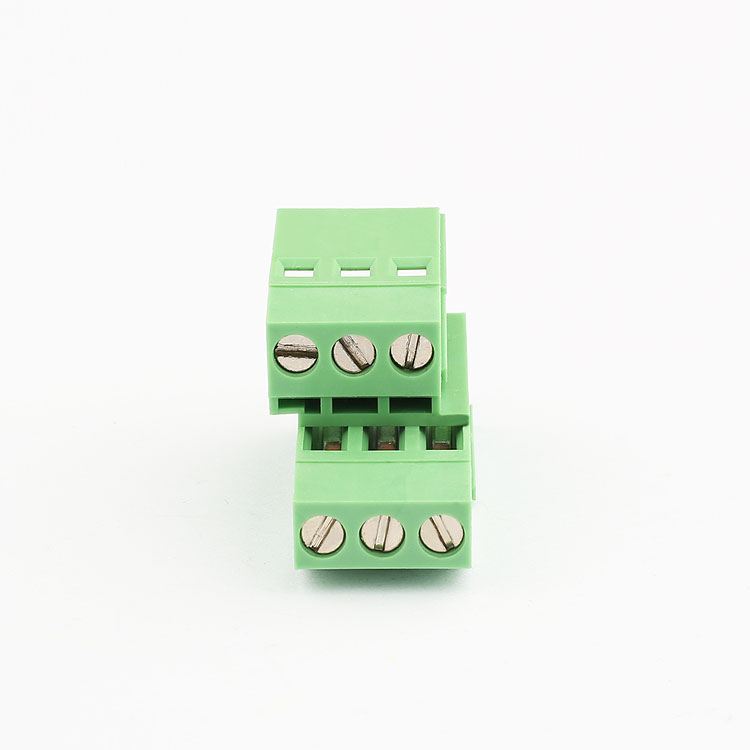

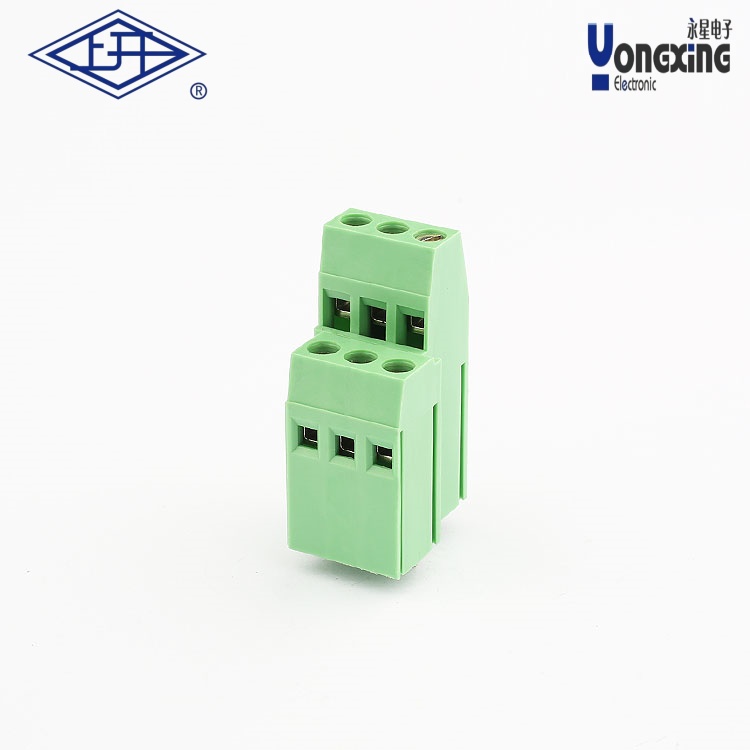

产品名称：     YB螺钉式PCB两层三针接线端子
产品型号：      YB372
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

根据现有信息，针对YB螺钉式PCB两层三针接线端子YB372的分析如下：

一、产品结构特性

‌类型与设计‌

属于螺钉式PCB接线端子，采用两层三针结构设计，可通过螺钉压接实现电气连接1。
类似产品中常见的针距规格包括3.81mm、5.08mm等。

‌材料参数‌

参考同系列YB362-381M的参数：

电气性能‌：额定电压300V，额定电流10A，接触电阻≤20mΩ，绝缘电阻>5000mΩ（DC500V测试）。

‌环境适应性‌：操作温度范围-40℃～+150℃，瞬间耐温能力达+250℃（持续5秒）。

‌连接线径‌：支持28-14AWG导线（截面积约1.5mm²），推荐剥线长度6-7mm。

二、应用场景

‌典型用途‌

适用于印刷线路板的电气连接场景，如工业控制设备、电源模块、家用电器等需要可靠接线的场景。

三针结构常用于三相电路或多信号传输场景，例如电机控制、传感器信号输出等。

‌适配性要求‌

需匹配PCB板孔径及焊盘尺寸，确保安装稳固性。

建议在多层PCB设计时考虑端子的机械应力分布。

三、型号差异推测

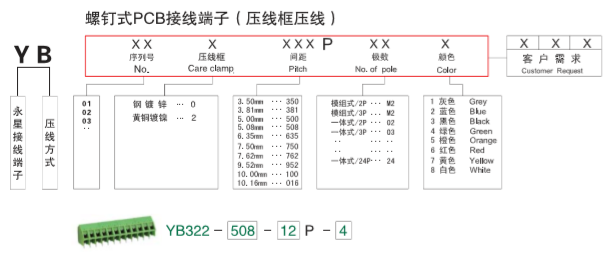

‌型号编码解读‌

YB372中的“72”可能与针距或外形尺寸相关。
例如，YB362-381M中“381”表示3.81mm针距，若YB372的“72”对应7.62mm或其他规格，需结合具体设计确认。

‌与其他系列的对比‌

‌插拔式端子‌：相比插拔式（如YC/YE系列），螺钉式端子连接更稳固但安装效率较低。

‌弹簧式端子‌：螺钉式无需专用工具压接，但可能需定期维护防止松动。

四、注意事项

‌选型建议‌：需明确YB372的具体参数（如针距、耐压等级），建议联系制造商或参考最新规格书。

‌安装规范‌：遵循螺钉扭矩要求，避免过度拧紧导致端子变形或接触不良1。

（注：以上信息基于同类产品推断，具体以YB372的官方技术资料为准。）
