> YX弹簧式PCB十针接线端子

•
•
•
•

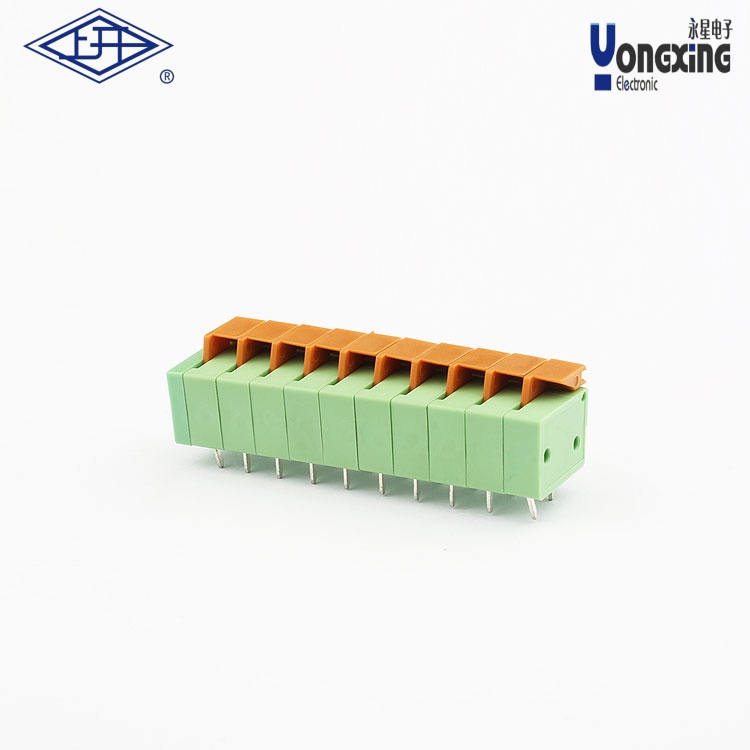

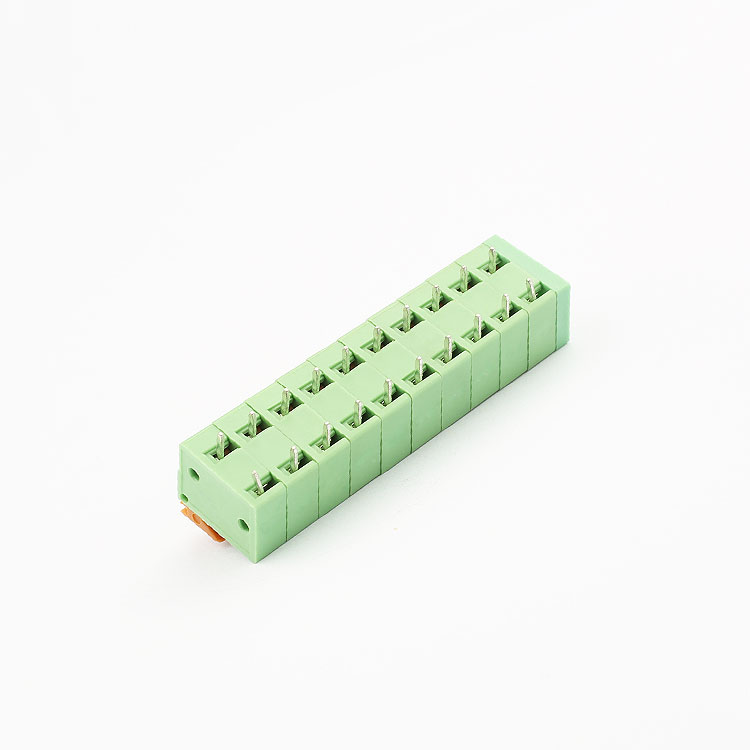

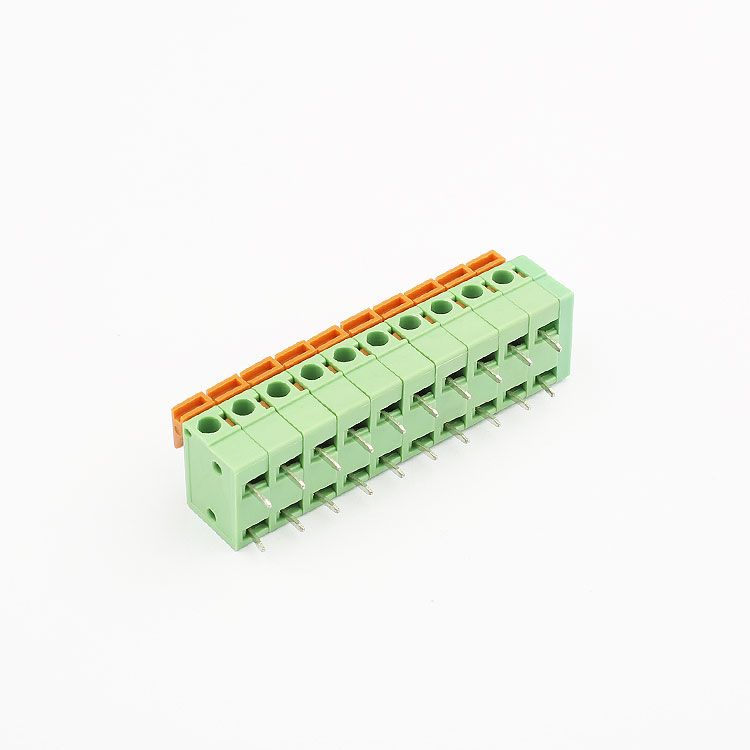

产品名称：     YX弹簧式PCB十针接线端子
产品型号：      YX222-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YX弹簧式PCB十针接线端子是一种专为印刷电路板设计的高性能连接组件，其核心参数与特征如下：

一、核心参数

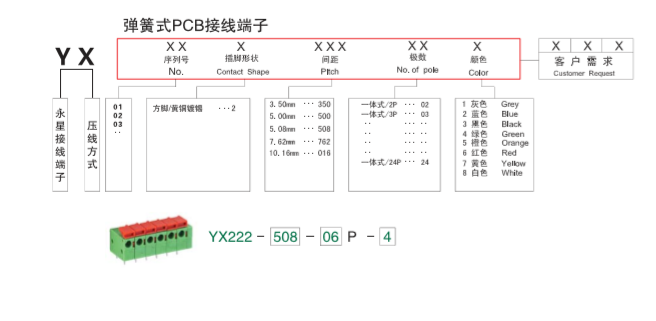

‌型号标识‌：YX222-10

‌电气性能‌

额定电压：300V

额定电流：10A

接触电阻：≤20mΩ

绝缘电阻：>5000MΩ (DC500V条件下)

‌

环境适应性‌

操作温度范围：-40℃～+150℃

瞬间耐温：+250℃（5秒）

耐电压：AC2000V/1min

‌
线缆兼容性‌

适用线径：28-14AWG（对应截面积1.5mm²）

剥线长度推荐：6-7mm

二、结构特点

‌弹簧压接技术‌：无需螺丝固定，通过弹簧机构实现导线快速压接，降低人工操作复杂度。

‌紧凑设计‌：十针排列满足多通道连接需求，适用于高密度PCB布局。

‌耐用材料‌：阻燃绝缘材料配合磷青铜导电件，确保长期可靠性。

三、典型应用场景

‌工业控制设备‌：如自动化控制系统中的信号传输模块。

‌电力电子装置‌：适用于电源模块、变频器等需要稳定连接的场景。

‌消费电子‌：部分家电及LED照明设备的内部电路连接。
