电子开关之按钮开关的原理和结构介绍

发表时间:2019-11-26      文章来源:



  按钮开关的种类很多,但是其原理都是类似的,内部结构都差不多。下面永星电子小编讲解一下最常用的。

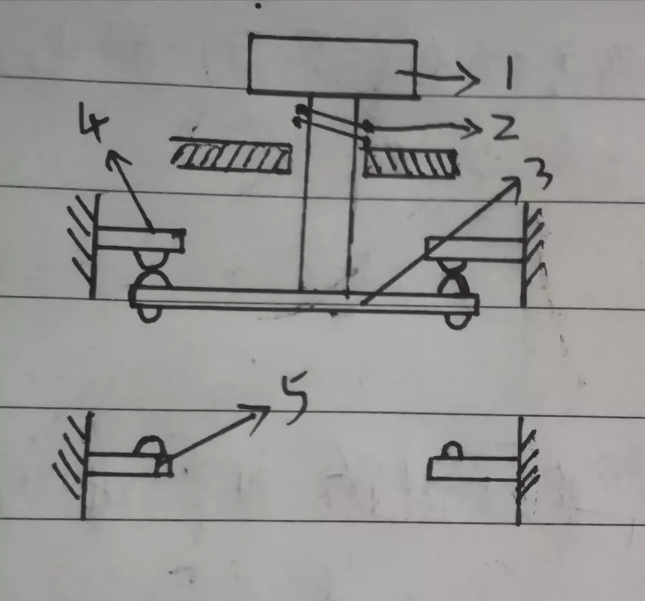

  按键开关内部图

  图中1是按钮帽,有红色、绿色、黄色等;2是按钮恢复弹簧;3是动触点;4、5是静触点。

  上图有两对触点按键,一对常开(3和5)和一对常闭(3和4)。

  这里出现了两个专业术语--常开(normal open 常开 NO)和常闭(normal close 常闭 NC)

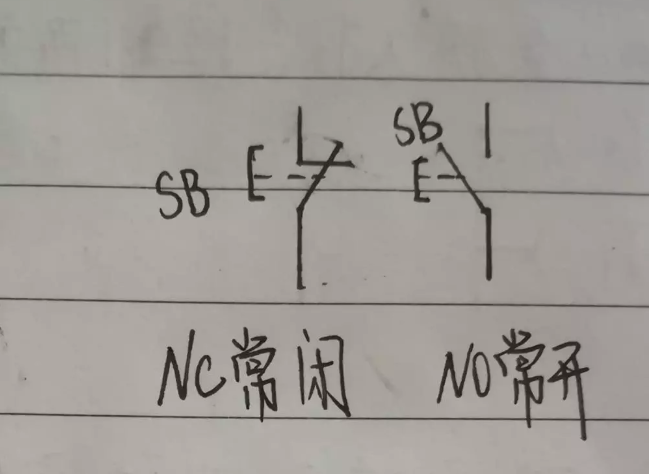

  常开:就是图上3和5一对触点,在没外受到外力的情况下,它是断开的。按下它的时候才接通。在电路图中的表示如图:


  常闭:就是图上3和4一对触点,在没外受到外力的情况下,它是接通的。按下它的时候才断开。电路图中表示见上图。

  其实还有一种也是常用的,就是组合开关,其电路图中表示为下图:



  一、电源开关这种开关大家都见过,我们就不详细介绍了,开关上有两个图标。一个是坚(表示导通),一个是一个圈(断开),接线的时候要注意不要接反了。这种按钮开关常用于小的家电,和设备的二次回路中。它自己不可以自动复位,需要手去按动。

  二、旋转开关旋钮开关也常用在二次回路的电源控制,和控制设备上的灯,还可以控制要求不高的接触器。实物图片见第一张图中的手/自动按钮。旋钮开关也是不可以自动复位的,需要手动去旋转。

  三、紧急停止按钮开关紧急停止按钮开关又称为急停按钮开关,内部结构也是一样的,特别注意的是这种按钮按下后不会自动复位(也就是它的常闭按下后一直就断开了),要顺时针转动半圈才恢复到常闭的状态。我们区别它和停止按钮的不同之处,它是在出现紧急情况之下按下此按钮开关停止设备的所有动作。实物图见第一张中的急停按钮,像个毛菇头是的,又称为毛菇头按钮。

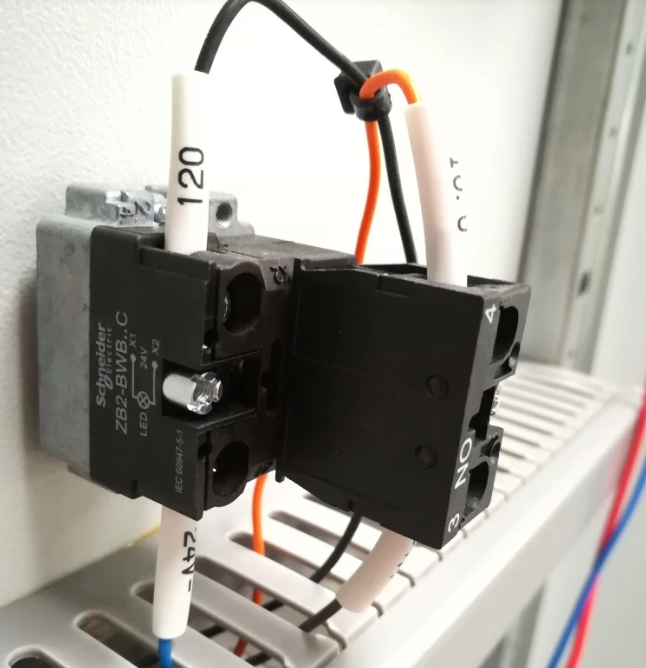

  四、启动和停止开关启动和停止按钮开关,一般用于启动和停止。一般有绿色、红色、黄色等。我们通常把绿色的按钮作为启动,红色的作为停止,黄色可以作为点动。其实它内部结构都是一样的。实物图见第一张图中的启动、合格、复位,其中启动和复位按钮和合格按钮是有区别的,启动和复位按钮是带指示灯的按钮开关,实物触点图如下:


  按钮开关一般在实物上都会有常开常闭的标志,大家仔细观察就可以知道其接线方法。好了,今天的分享就到这里了,如果。大家喜欢我的文章,欢迎大家多多浏览网站,关注上海永星电子开关有限公司。更多电子开关相关行业新闻尽在上海永星电子,欢迎大家多多留言QQ电话咨询!
