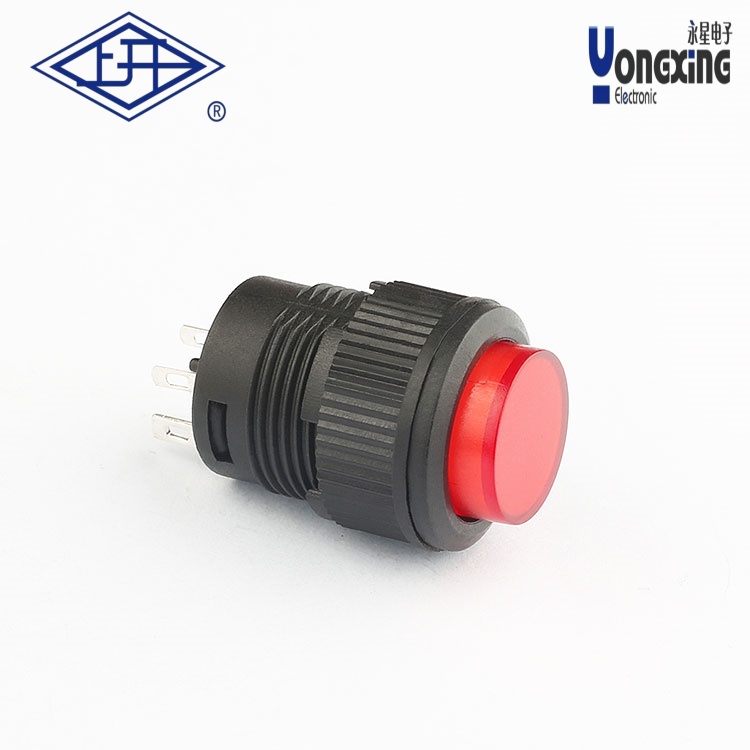

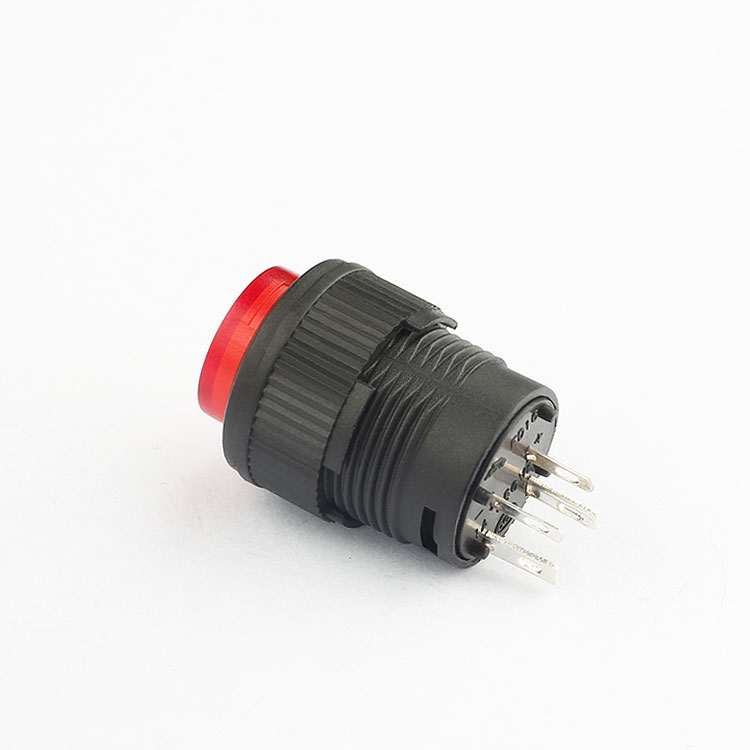

> FD16单刀无锁带灯FD16-121L24D-R

•
•
•
•

产品名称：      FD16单刀无锁带灯
产品型号：       FD16-121L24D-R
电器额定值：      1A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   100MΩ
耐压(常态)：      1500V
电器寿命(次)：     无锁10000次，自锁5000次
机械寿命(次)：     无锁50000次，自锁10000次
工作环境温度：     -5℃~+55℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

关于FD16系列单刀无锁带灯开关（型号FD16-121L24D-R）的基本信息，以下是综合整理的关键参数及说明：

‌1. 型号解析‌

‌FD16‌：开关系列型号，通常表示设计规格或外壳尺寸。

‌单刀（SPST）‌：单极单掷，即一组触点，控制一个电路的通断。

‌无锁‌：瞬时开关，按下后自动复位（非自锁型）。

‌带灯‌：内置指示灯（多为LED）。

‌121L24D-R‌：

‌12‌：电压等级（可能为12V DC）；

‌1‌：额定电流（可能为1A）；

‌L‌：灯类型（如LED）；

‌24‌：可能为灯电压（24V DC）；

‌D‌：触点类型（如镀金触点）或开关方向；

‌R‌：颜色代码（如红色灯/按键）。

‌

2. 主要参数‌

‌额定负载‌：通常为1A @ 12-24V DC（具体以规格书为准）。

‌触点材质‌：镀金或银合金（耐氧化，延长寿命）。

‌指示灯‌：LED（颜色可能为红、绿等，由后缀“R”推断为红色）。

‌操作方式‌：瞬动式（按下接通，松开断开）。

‌防护等级‌：IP40或类似（防尘，不防水）。

‌使用寿命‌：约10万次操作（取决于负载类型）。

‌

3. 机械特性‌

‌安装方式‌：面板安装（常见孔径φ16mm）。

‌按键类型‌：平头或凸头，材质为塑料/金属。

‌接线端子‌：插片端子或导线焊接（需确认具体型号）。

‌

4. 应用场景‌

低压控制电路（如仪器仪表、工控设备、汽车电子）。

需状态指示的开关场合（如电源启停、故障报警）。

‌

5. 注意事项‌

‌电压匹配‌：确保负载电压/电流不超过额定值（尤其LED指示灯需匹配电压）。

‌认证‌：查看是否有UL、CE等安规认证（工业应用必备）。

‌兼容性‌：确认尺寸与面板开孔匹配（典型孔径φ16mm）。

‌建议‌：如需精确参数，请参考官方数据手册或联系供应商确认，避免因型号后缀差异导致选型错
