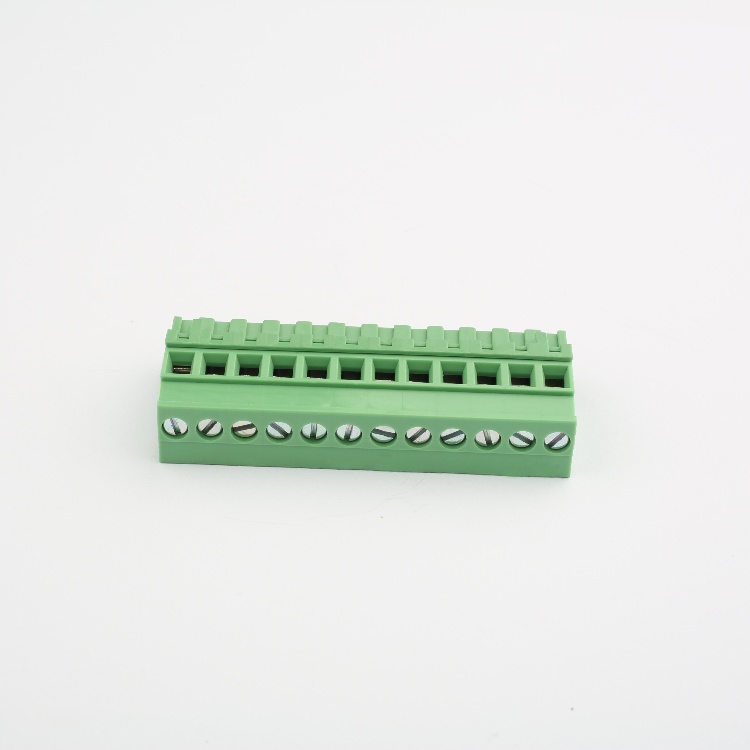

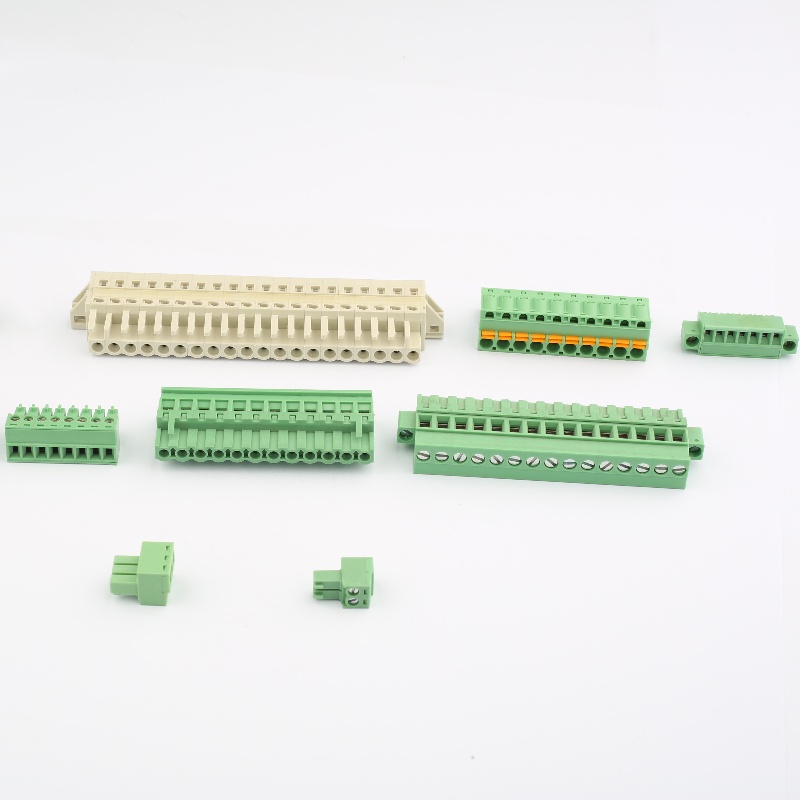

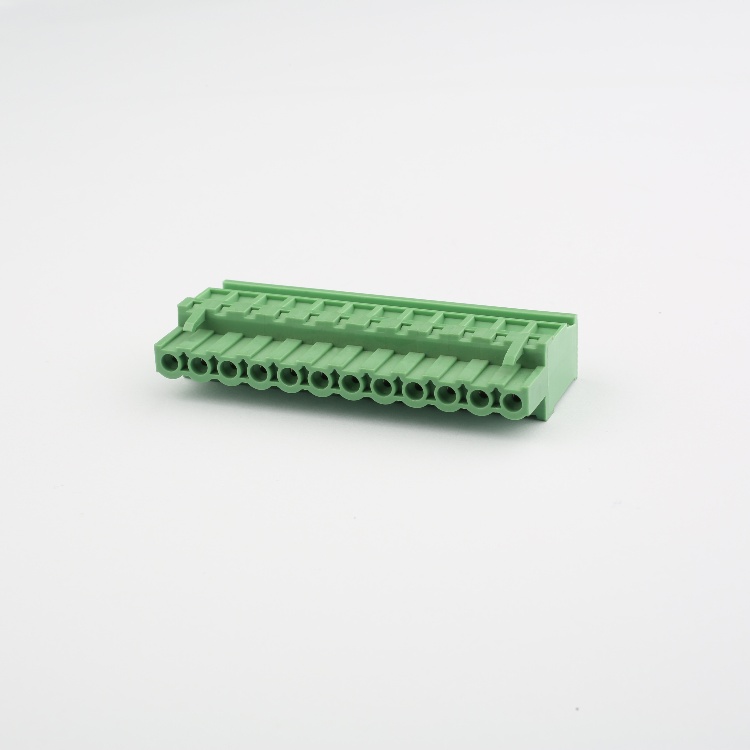

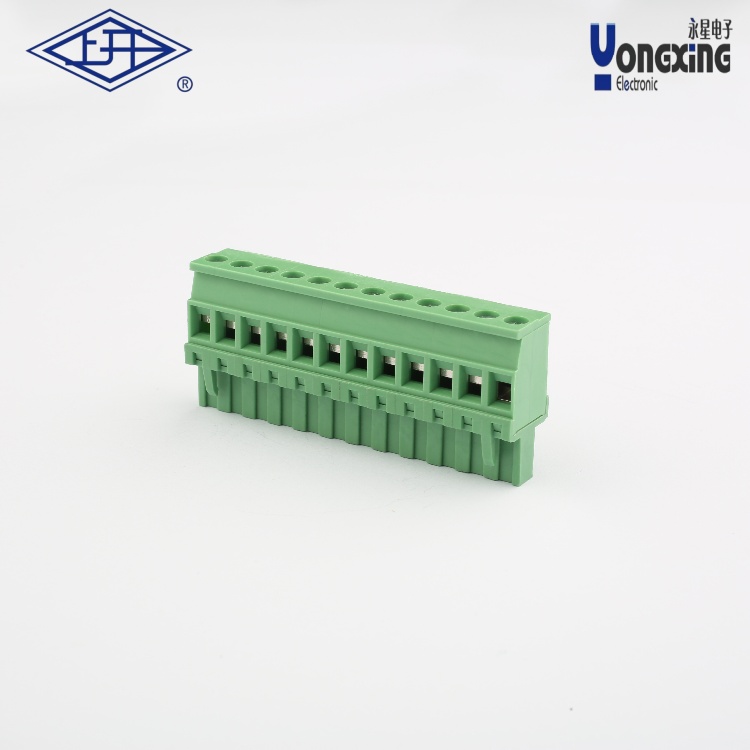

产品名称：     YC插拨式接线端子
产品型号：      YC
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YC插拨式接线端子是一种广泛应用于电气连接的电子元器件，，具有高可靠性和便捷性。以下是其核心特性及技术参数的总结：

‌一、产品概述‌

‌类型‌：属于插拔式快速接线端子系列，由插头和底座两部分组成，支持螺钉固定与插拔结合的连接方式。

‌适用场景‌：常见于配电箱、工业控制设备、PCB板等场景，尤其适合需要频繁维护或拆装的场景。

‌

二、技术参数‌

‌电气性能‌

额定电压‌：300V

‌额定电流‌：10A

‌接触电阻‌：≤20mΩ

‌绝缘电阻‌：>5000mΩ（DC500V测试）

‌耐压强度‌：AC2000V/1min。

‌

环境适应性‌

工作温度‌：-40℃～+150℃

‌瞬时耐温‌：+250℃（5秒内）。

‌

机械规格‌

线径支持‌：28-14AWG（1.5mm²）

‌剥线长度‌：6-7mm

‌间距选项‌：支持5.00/5.08mm等标准间距。

‌

三、结构设计特点‌

‌防振动设计‌：通过插拔结构的机械锁紧确保长期稳定连接，避免因振动导致接触不良。

‌防护配件‌：部分型号可加装配耳，防止接片错位并增强机械保护。

‌安装方式‌：支持立式（竖向）或卧式安装，适配不同PCB布局需求。

‌

四、应用适配性‌

‌PCB兼容性‌：底座可直接焊接至PCB板，插头部分用于导线压接，简化装配流程。

‌工业场景‌：适用于储能系统、光伏设备等高可靠性要求的领域。

‌

五、型号与配件‌

‌典型型号‌：如YC010-5.00/5.08，标注间距和安装方向（立式/竖式）。

‌配套工具‌：专用端子机（如扬诚YC-1T）可提高压接效率，支持4500次/分钟的操作频率
