> KCD1单极单掷船型开关

•
•
•
•

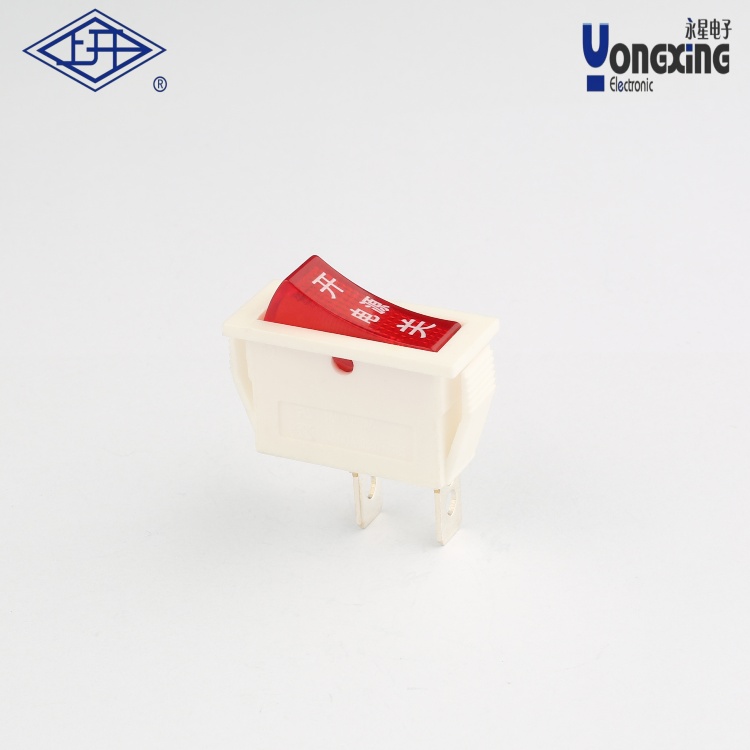

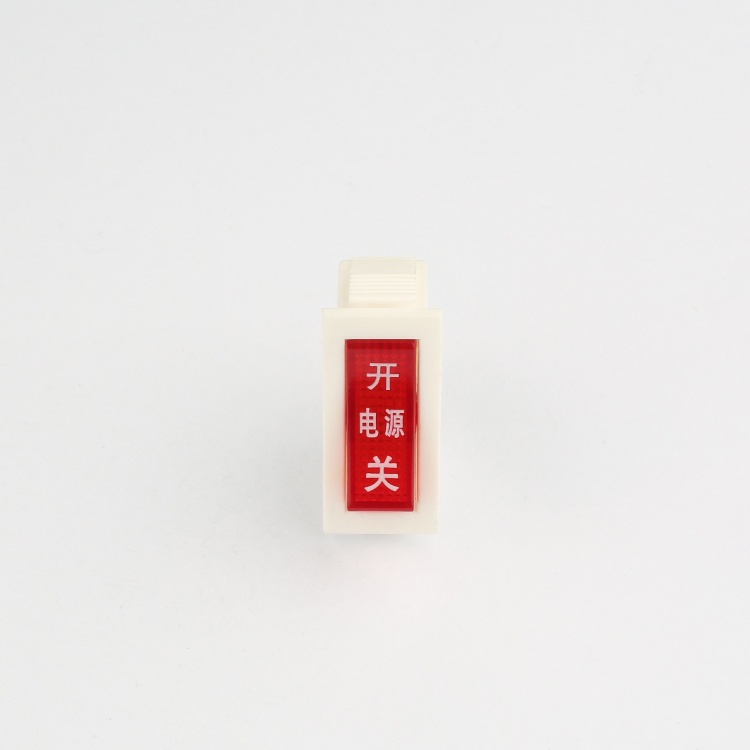

产品名称：            KCD1单极单掷船型开关
产品型号：             KCD1-11-CA1A-W-R-125
电器额定值：          16(4)A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥1000MΩ
耐压(常态)：           1500V AC ,1min
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      T55,T85,T125
防护等级：              IP40
产品认证：             CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

KCD1单极单掷船型开关是广泛应用于电子设备电源控制的基础元件，其核心参数与特性如下：

一、基础规格

‌电气参数‌：额定电流16A/4A（分断能力），电压250V AC；
接触电阻≤50MΩ（初始值），绝缘电阻≥1000MΩ，耐压强度1500V AC（1分钟）。

‌机械性能‌：机械寿命50000次，电器寿命10000次，支持工作温度范围T55至T125（最高125℃）。

‌操作特性‌：动作力为1.3±0.5N，适用于频繁操作场景。

二、结构与安装

‌外形设计‌：标准面板开口尺寸为21mm×15mm，适配常见电子设备壳体开孔需求。

‌标识说明‌：面板标注“ON”（开启）和“OFF”（关闭），直观指示开关状态。

三、认证与适配性

‌合规认证‌：通过CE、CQC、UL、CB等多项国际认证，满足安规与环保要求（ROHS）。

‌典型应用‌：适用于饮水机、电风扇、电瓶车等需单路电源控制的设备。

四、型号解析

示例型号KCD1-11-CA1A-W-R-125中，“单极单掷”表示仅控制单一电路通断，无多档位切换功能。
