> KCD5双极双掷带灯船型开关

•
•
•
•

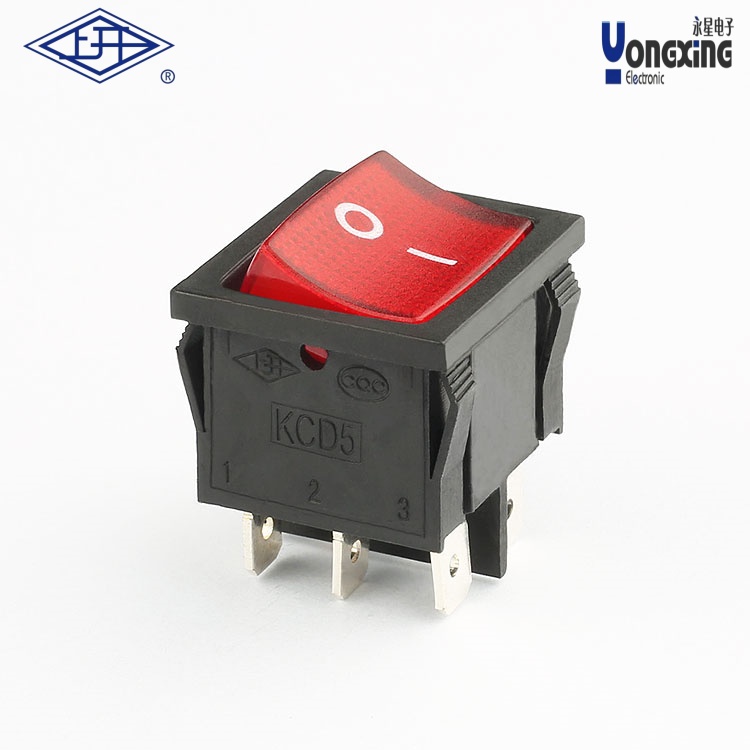

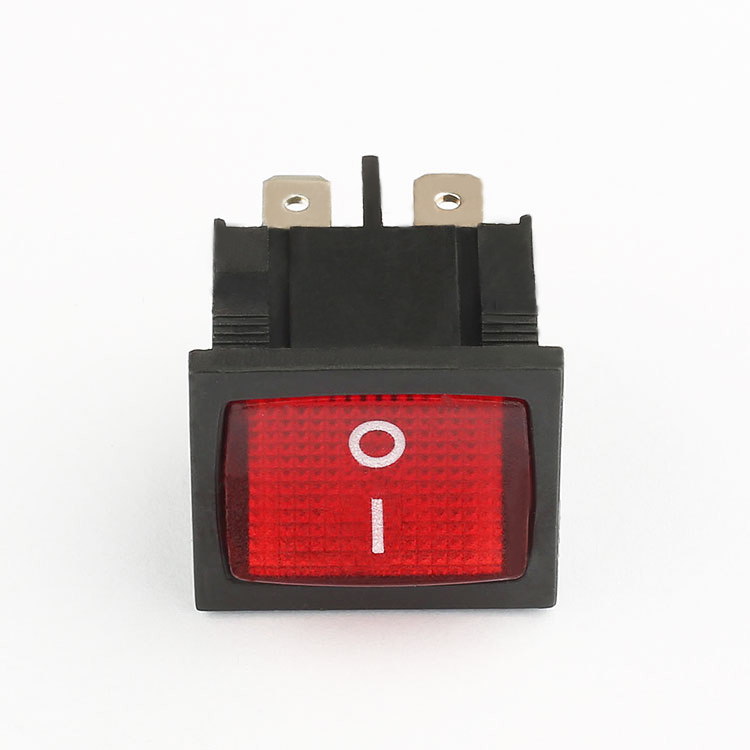

产品名称：            KCD5双极双掷带灯船型开关
产品型号：              KCD5-22N-CA2B-B-R-01
电器额定值：            6A 250V AC
接触电阻(初始值)：        ≤50MΩ
绝缘电阻(常态)：         ≥1000MΩ
耐压(常态)：            1500V AC ,1min
电器寿命(次)：           10000次
机械寿命(次)：           50000次
工作环境温度：           T55
防护等级：             IP40
产品认证：              CE、CQC、UL、ROHS

下载产品样册下载产品样册

产品详情

KCD5双极双掷带灯船型开关是一款多功能电气控制元件，其核心特性如下：

‌技术参数‌

额定负载：6A 250V AC

接触电阻：≤50MΩ（初始值），绝缘电阻≥1000MΩ

耐压强度：1500V AC（1分钟）

使用寿命：电器寿命10,000次，机械寿命50,000次

‌

结构与脚位‌

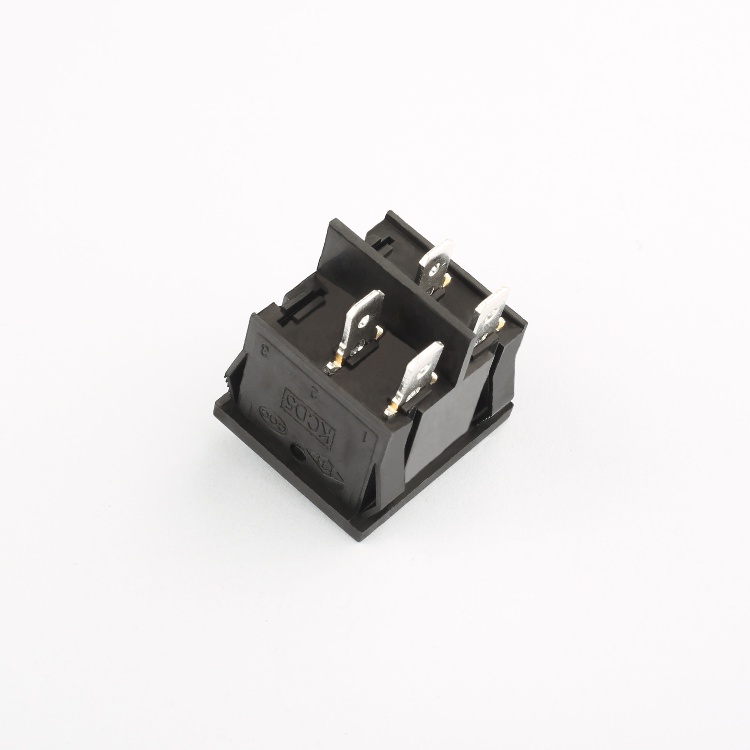

采用双极双掷（DPDT）设计，带LED指示灯，支持四脚或六脚配置。

部分型号支持2/3档切换功能，适用于不同电路控制需求。

‌
安装与尺寸‌

标准安装孔尺寸为21mm×24mm34，部分型号适配21.5mm×24mm面板。

防护等级IP40，适用环境温度上限为55℃。

‌

特殊性能‌

具备防水设计，适用于潮湿环境。

大银触点与铜脚结构提升导电性和耐用性。

‌

应用场景‌

常见于小家电（如吹风机）、工业设备电源控制及遥控开关系统中。

‌

认证与兼容性‌

通过CE、CQC、UL、RoHS等多项国际认证。

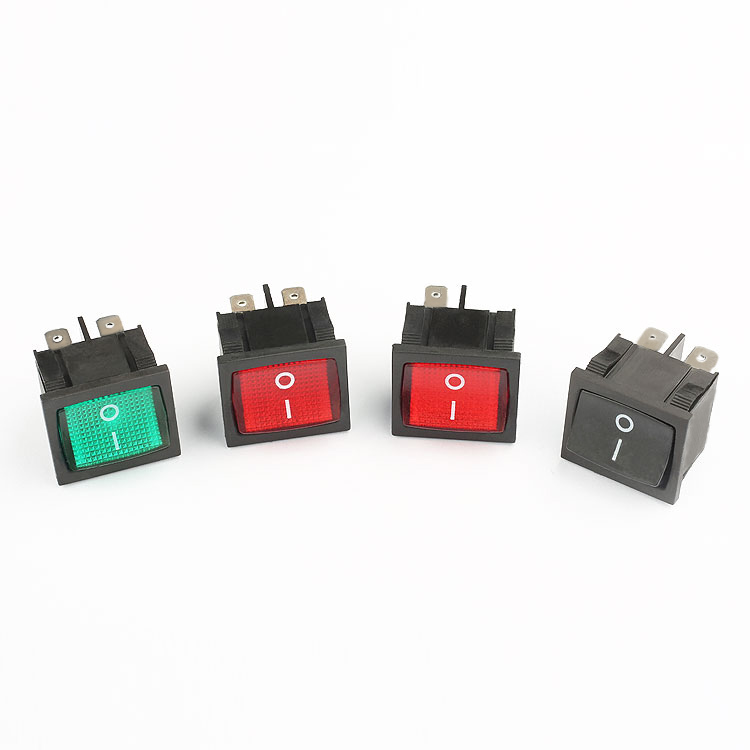

提供黑红等颜色选项，支持带灯/不带灯型号灵活选择。
