> KCD5双极双掷绿色船型开关

•
•
•
•

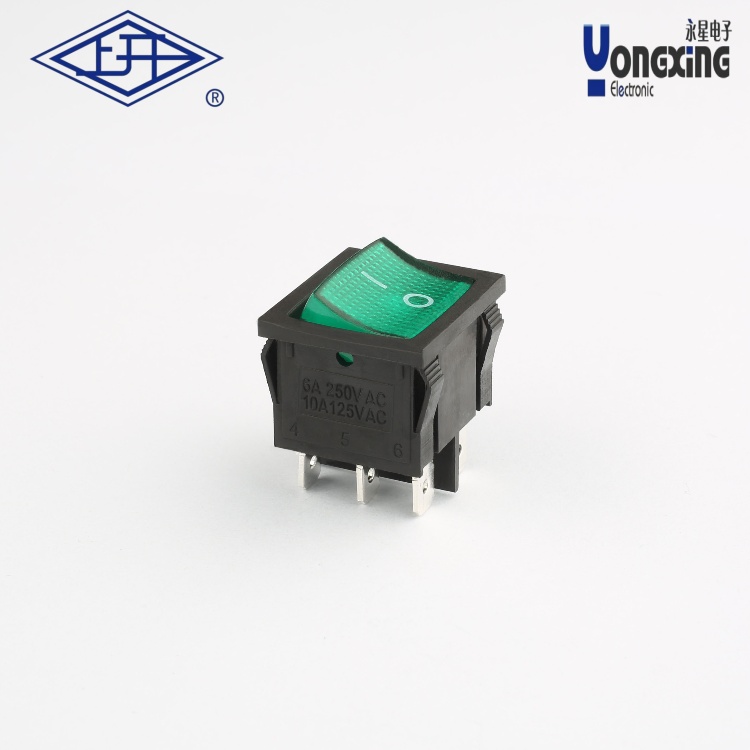

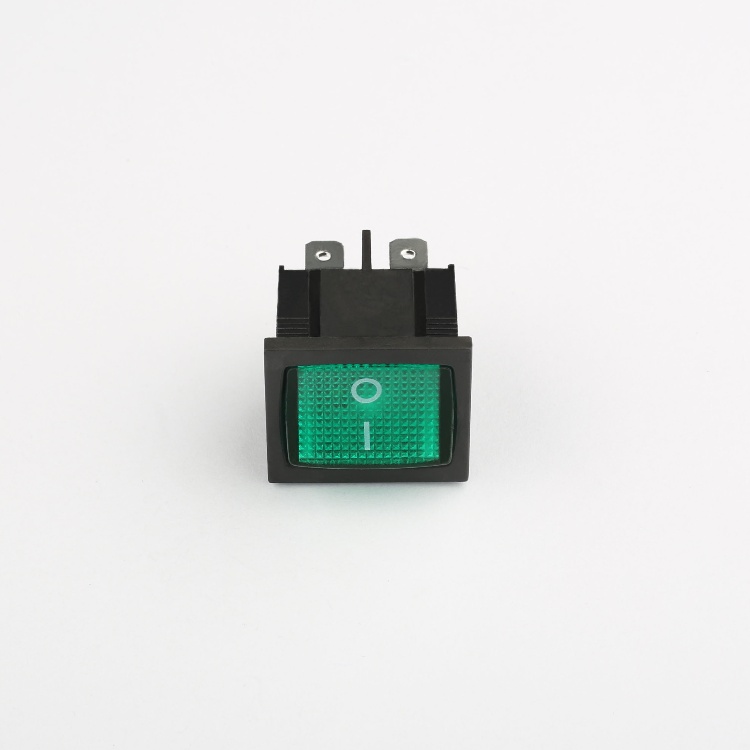

产品名称：            KCD5双极双掷绿色船型开关
产品型号：              KCD5-22-CA2B-B-G-01
电器额定值：          6A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥1000MΩ
耐压(常态)：           1500V AC ,1min
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      T55
防护等级：              IP40
产品认证：             CE、CQC、UL、ROHS

下载产品样册下载产品样册

产品详情

KCD5系列船型开关为双极双掷（DPDT）结构，具备两组独立触点，可同时控制两个电路的断开与闭合。常见规格如下：

‌电气参数‌

额定负载：6A/250V（交流）

触点形式：双刀双掷（部分型号如KCD5-22、KCD5-23明确标注）

‌

机械参数‌

安装开孔尺寸：19×22mm（主流规格）26 或16×18mm（小型化型号KCD5-X）

操作方式：翘板式结构，支持带灯指示功能（可选红/绿灯型号）

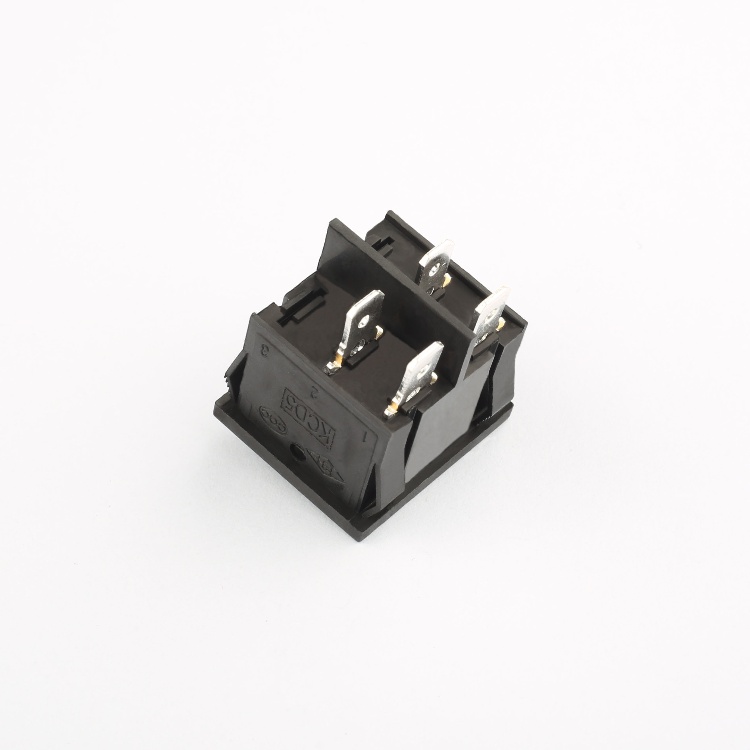

引脚配置：四脚双档位设计，适配标准PCB板或导线焊接27

‌

定制化选项‌

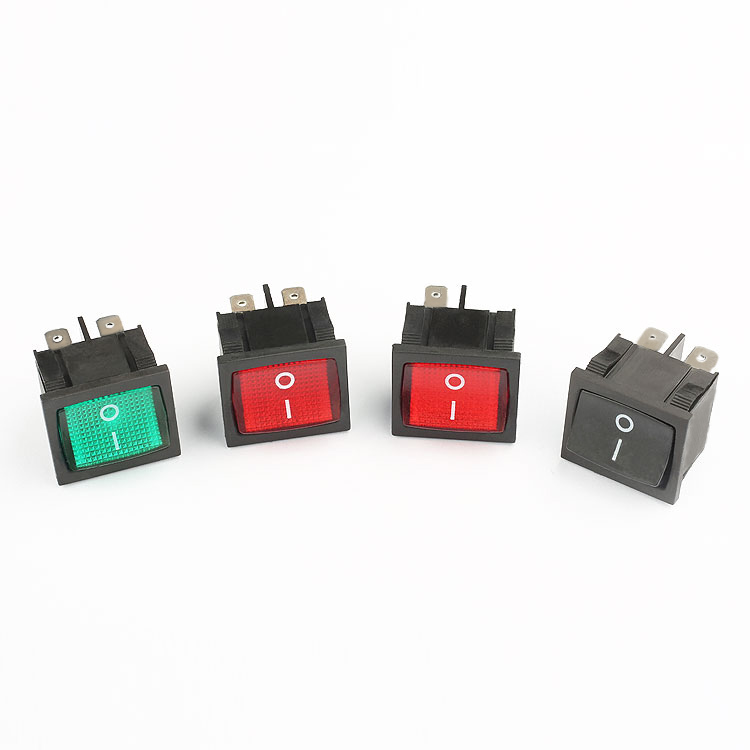

指示灯颜色：带灯型号提供红/绿双色选择

触点材料：复合银触点（部分工业级型号）

‌典型应用场景‌

工业设备双电源切换控制

家电电源总开关（如饮水机、仪器仪表）

配电箱双回路控制模块
