> KCD5单极双掷红色船型开关

•
•
•
•

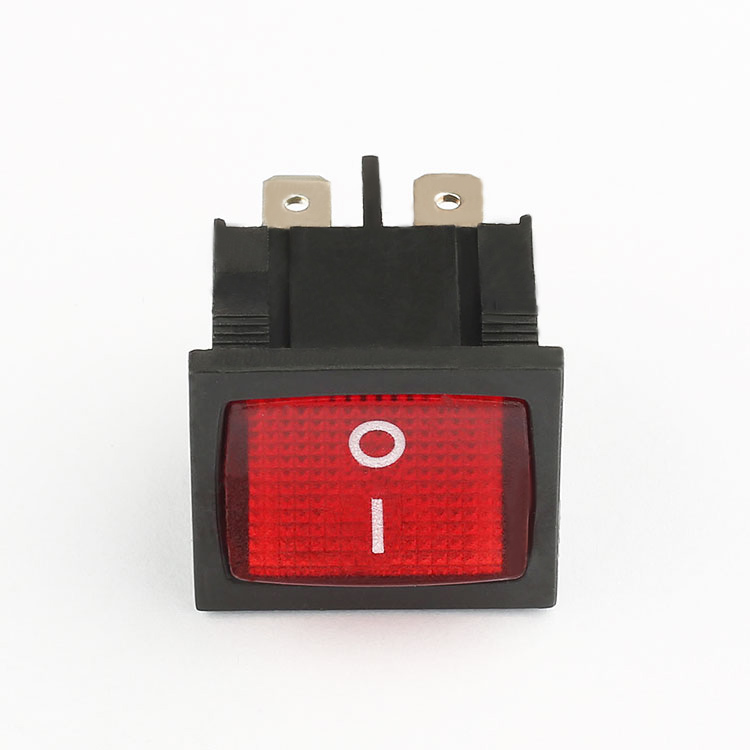

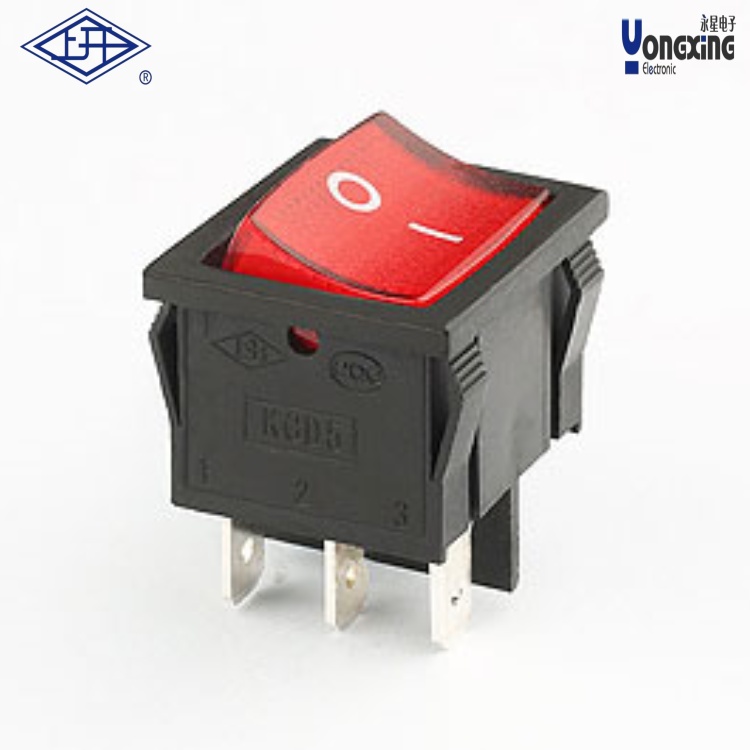

产品名称：            KCD5单极双掷船型开关
产品型号：              KCD5-12-CA1B-B-R-01
电器额定值：          6A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥1000MΩ
耐压(常态)：           1500V AC ,1min
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      T55
防护等级：              IP40
产品认证：             CE、CQC、UL、ROHS

下载产品样册下载产品样册

产品详情

关于KCD5单极双掷红色船型开关的参数及选型信息整理如下：

一、基本参数

‌结构特性‌

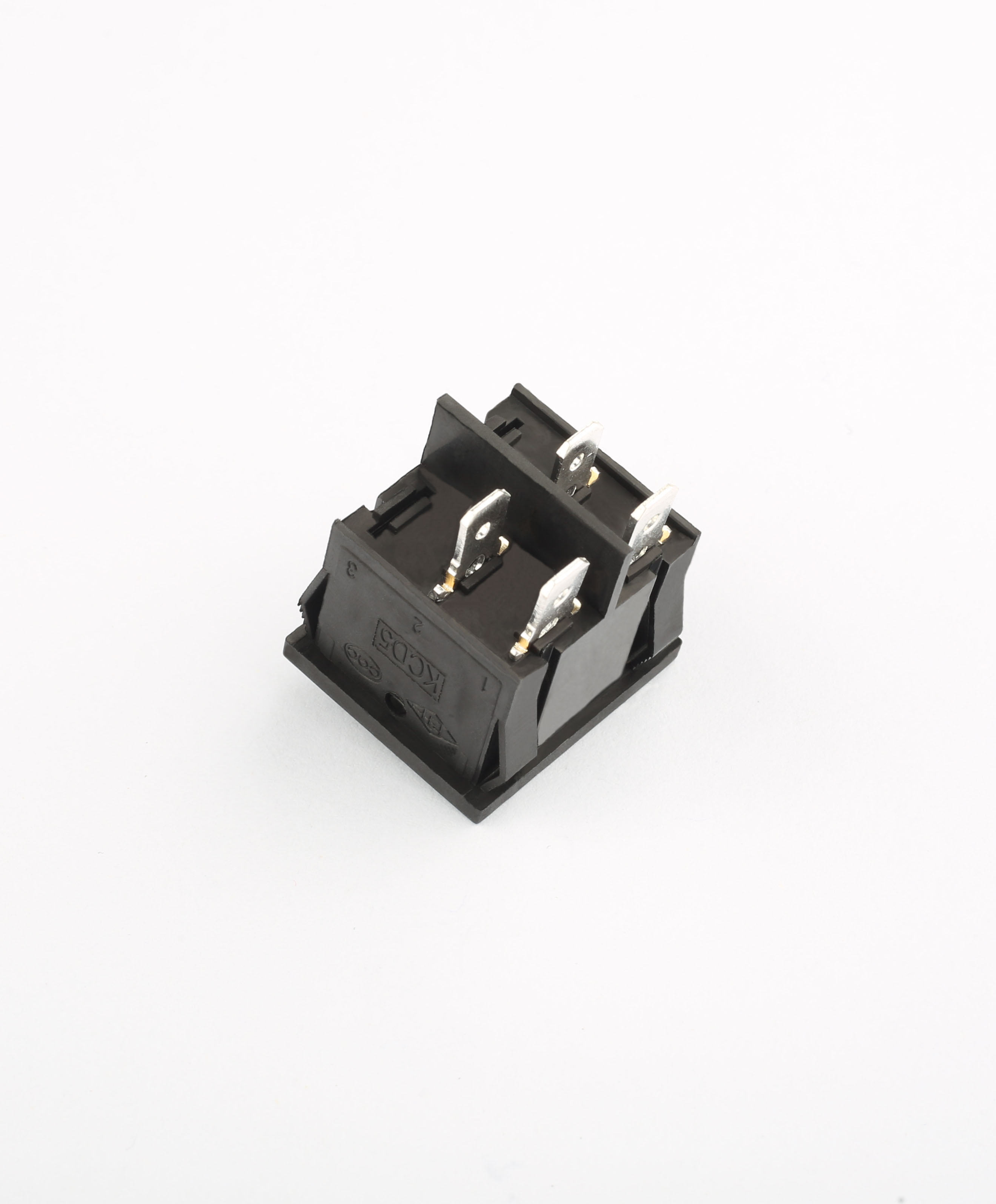

采用单极双掷（SPDT）设计，通常对应4脚结构。

部分型号可能标注为双刀双掷（DPDT），对应6脚配置，需根据实际需求区分。

‌

电气参数‌

额定电流：6A

额定电压：250V27

‌外观与颜色‌

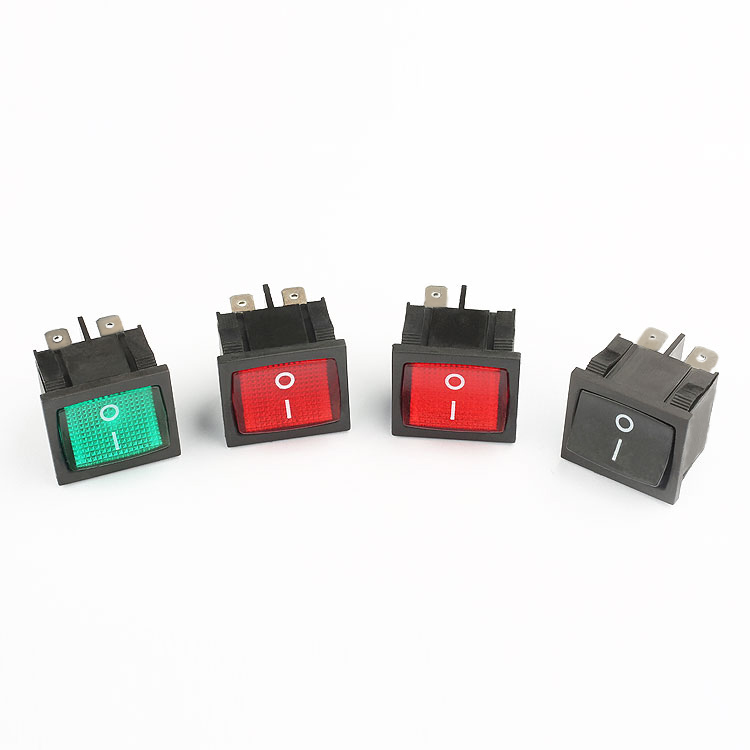

红色按钮类型，部分型号可选带灯或不带灯设计。

带灯版本通常集成红、绿灯指示功能。

二、安装规格

‌开孔尺寸‌：常见为 ‌19×22mm‌ 或 ‌21×24mm‌，具体需参考型号后缀标注。

‌面板适配性‌：适用于标准电源开关面板，支持双联翘板结构安装。

三、注意事项

确认脚位数量与电路需求匹配，单极双掷通常对应4脚，双刀双掷需选择6脚型号。

带灯版本需注意额外引脚接线方式。
