> KCD7单极单掷弧形面船型波动开关

•
•
•

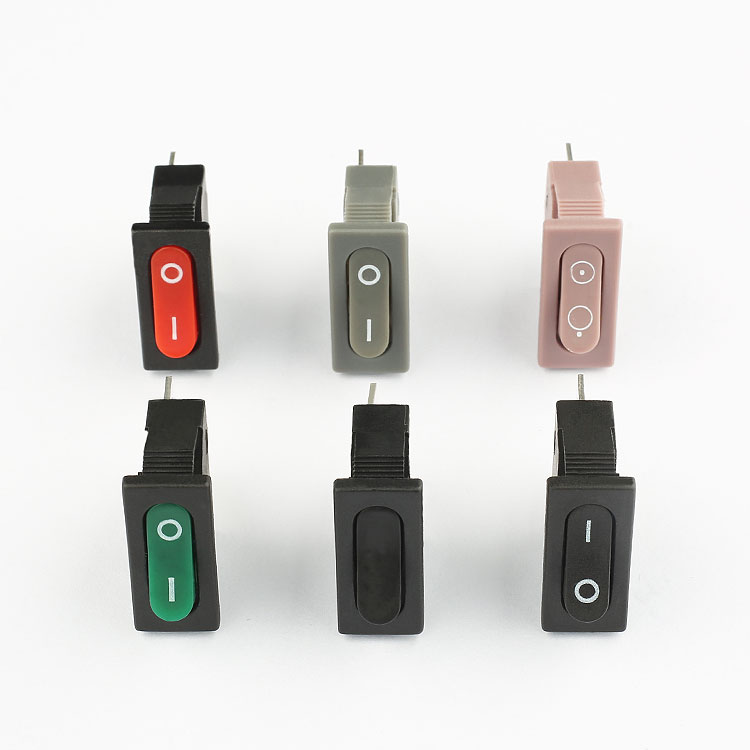

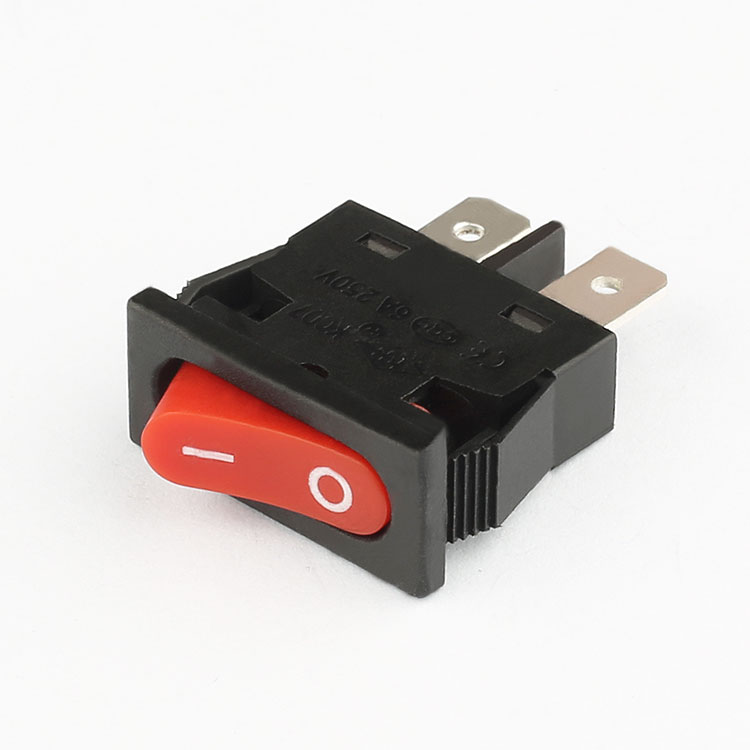

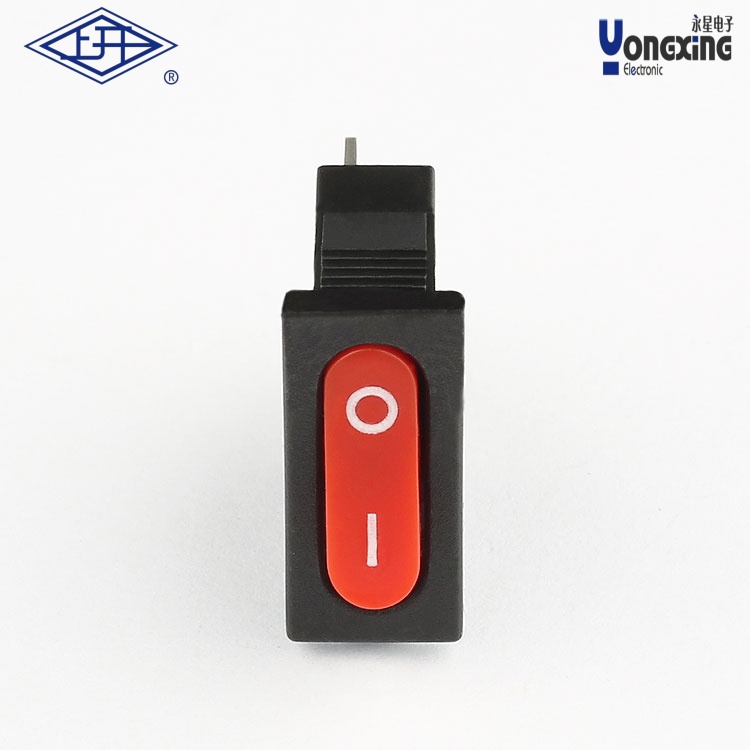

产品名称：            KCD7船型波动开关
产品型号：              KCD7-11-C-B-R-01
接触电阻（初始值）：        ≤50MΩ
绝缘电阻（常态）：         ≥1000MΩ
耐压（常态）：            1500V AC ,1min
工作环境温度：            T55
电气寿命：              10000次
额定电压：               250V AC
额定电流：               6A
产品认证：               CE、CQC、ROHS



下载产品样册下载产品样册

产品详情

KCD7单极单掷弧形面船型波动开关是一种低压电器控制元件，。以下是其核心特性及技术细节：

一、产品结构

‌单极单掷设计‌：仅控制单一电路通断，符合KCD系列基础功能定义。

‌弧形面板‌：采用符合人体工学的弧形面设计，操作手感更流畅。

二、技术参数

‌额定电流‌：标准型号为7A，部分高功率版本可达16A或30A（根据具体型号后缀区分）。

‌电压范围‌：支持250V交流电压，部分型号标注16A/250V参数。

‌触点材质‌：采用银点接触结构，导电性能更优。

三、外观与配置

‌尺寸‌：典型尺寸为25mm×32mm（长×宽），部分型号可能略有差异。

‌引脚配置‌：提供多种脚数选择，包括2脚、3脚、4脚等，档位涵盖2档、3档模式。

‌附加功能‌：部分型号支持带灯指示（如红色/绿色LED），便于状态识别。

四、安装与应用

‌安装方式‌：可直接焊接于PCB板，或通过底座固定（视具体型号而定）。

‌防护等级‌：基础型号绝缘等级为IP67，具备防水防尘能力。

‌典型场景‌：适用于电热水壶、大功率设备电源控制及工业设备开关面板。
